Verkorte antennes

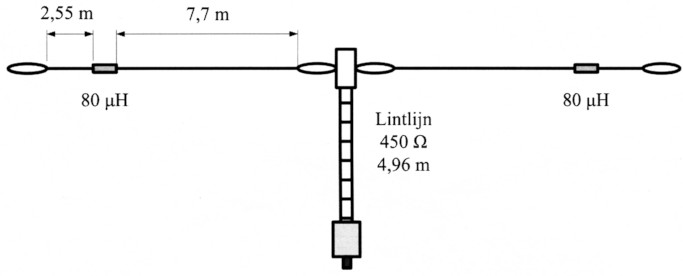

Multiband antenne voor 3,5 t/m 30 MHz
Deze antenne wordt gevoed via een 450 Ω lintlijn van 4,95 meter. De 80 µH spoelen zijn door Cor gewikkeld van 73 windingen 1,5 mm dik draad op een PVC pijp van ⌀ 40 mm. Hij adviseert wel om de inductie to controleren.
Cor gebruikt aan het eind van de lintlijn een mantelstroomsmoorspoel, gemaakt van 10 windingen RG-58 met een diameter van 15 cm en een PL-259 connector.

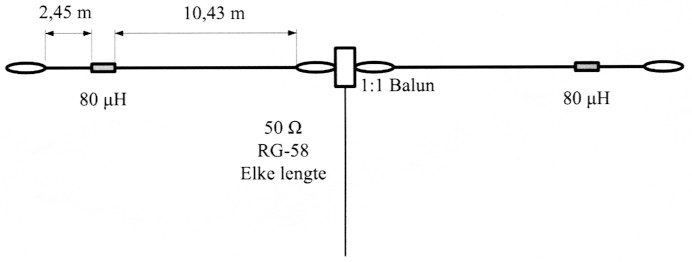

Multiband dipool voor 40 en 80 meter
Deze band kan door coax gevoed worden via een 1:1 balun.
De gebruikte spoel is dezelfde als die bij de hiervoor beschreven multiband antenne.
De schetsen spreken voor zich.
Cor, PA4ARP.
