Een praktische antenne voor 160 meter
Hoe lager de frequentie, hoe moeilijker het wordt een praktisch uitvoerbare antenne te maken, welke ook nog een redelijk rendement heeft.
Frank G3YCC heeft een praktisch uitvoerbare antenne voor 160 meter beschreven, welke ook geschikt is voor mensen met een kleine tuin en goede prestaties levert.
Een van de beginselen voor het ontwerpen en bouwen van antennes is, dat de antenne in resonantie moet zijn. Het meest ideale hierbij is ook dat de impedantie gelijk is aan die van de voedingskabel of via een transformator (balun of unun) hiernaar overgezet kan worden.
Niet altijd is dit realiseerbaar en zijn we gedwongen aan het einde van de voedingskabel het verschil weg te tunen, zodat het geheel wel in resonantie is.
Dit is lang niet altijd gewenst, zeer zeker niet als we coaxkabel als voedingslijn moeten/willen gebruiken. Frank G3YCC beschrijft op zijn homepage (http://www.g3ycc.karoo.net/ant1.htm) een coaxiaal gevoede 160 meter antenne, welke wel in resonantie is en ook goede resultaten oplevert.
Ontwerp

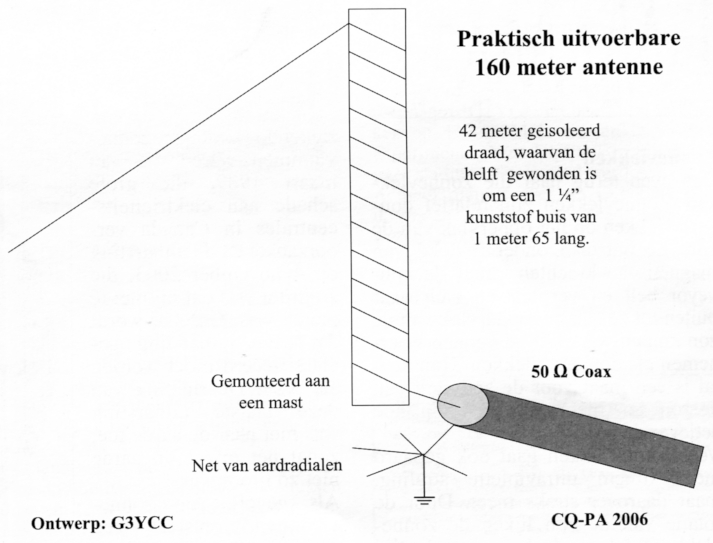

Voor de antenne is 42,6 meter (140 ft) lang geisoleerd draad gebruikt. De helft hiervan is gespatieerd gewonden op een geisoleerde buis. Frank heeft hiervoor een glasfiber buis gebruikt, maar een PVC-buis kan net zo goed gebruikt worden. De antenne bestaat dus uit een op een buis gewikkelde spoel die boven in een mast gemonteerd is en een als een sloper afgespannen draad.
De door Frank gebruikte buis voor spoel is ⌀ 1¼" (32 mm) en circa 1,65 m lang (5 ft 6"). De gebruikte spatie is ongeveer 0,5" (12,7 mm). De andere helft wordt als een sloper van de top van de spoel tot dicht boven de grond afgespannen.
Het systeem wordt met coaxkabel gevoed, waarbij het scherm aangesloten is op een aardnet.
Werking antenne
De antenne blijkt goed te werken en heeft, net als bijvoorbeeld een Inverted Vee, zowel horizontale als verticale polarisatie.
Een groot voordeel van dit antennesysteem is, dat het of te stemmen is zonder de mast te laten zakken. De antenne is in resonantie te brengen door de antennedraad in te korten. De werkbare bandbreedte bedraagt ongeveer 30 kHz aan beide zijden van de resonantiefrequentie.
Bij het afregelen van dit soort antennes is het gebruik van een antenne analyzer zoals de Antan of MFJ-259 van onschatbare waarde.
Ook een efficient aardsysteem is onontbeerlijk.
Frank G3YCC gebruikt twee 140 voet (42 m) radialen en verbindingen naar de steunpunten van de tuikabels van de mast.
Alan G4ERZ, die met dezelfde antenne werkt maar met een beter aardnet, behaalt zeer goede resultaten met deze antenne.
Tot slot
De goede werking van deze en soortgelijke antennes is sterk afhankelijk van een goed aardnet.
Ook is belangrijk dat de antenne met de juiste impedantie in resonantie is. Indien hieraan voldaan is, dan kan deze antenne een ideale antenne zijn voor al die mensen die niet beschikken over een park als tuin.
Al met al dus een antenne om eens te proberen, indien u graag op 160 meter wilt werken.
Veel succes bij de nabouw en veel DX op de top band.
Johan, PA3AIN.
