Actieve antenne
Deze actieve antenne is een perfect beginnersproject. Totaal niet kritisch. Je moet wel heel gek doen wil het niet werken.
Ook de gebruikte transistors zijn niet kritisch, u mag ze gerust vervangen door soortgelijke types.
Door de spreiding in de FET's moet de 22 KS-I weerstand eventueel dusdanig aangepast worden, dat er 9,67 volt op de source van de FET staat. Wijkt deze teveel af, zal de daar achter gekoppelde versterker stuk gaan daar alles i.v m. de eenvoud en de bandbreedte DC gekoppeld staat.
U kunt natuurlijk ook deze 22 KSZ weer-stand door een instelpotmeter vervangen en na de bouw met deze potmeter de spanning op het juiste niveau afregelen. Voor de gelijkrichting wordt gebruik gemaakt van 4 stuks 1N2007 en parallel aan elke diode een ontkoppel C van 100 nF. Vergeet ook niet een zekering op te nemen aan de secundaire kant van de transformator.
De truc zit er in dat de antenne een ⅝ golflengte is voor 2 meter. Deze werkt als een verkorte ¼ golf antenne op 6 meter. Geef het geheel spanning, schakel de in- en uitgangsrelais om. De versterker wordt er tussen geschakeld en het is een actieve antenne voor 100 kHz tot 30 MHz. De versterker zelf heeft een bandbreedte tot 150 MHz, echter doordat bij 50 MHz de antenne Langer wordt dan een ¼ golflengte wordt de impedantie laag i.p.v. hoog.
Op deze manier kunt u uw twee antenne prima als ontvangstantenne gebruiken voor andere banden.
Mocht het signaal te sterk voor uw ontvanger zijn, dan kunt zo nodig door het inschakelen van S1 t/m S3 dempingsnetwerken inschakelen.

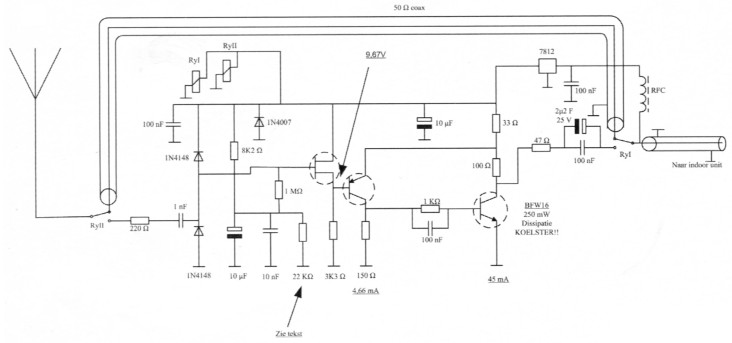

Fig. 1. Outdoor unit.

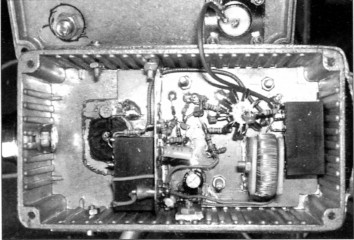

Fig. 2. De outdoor unit in de behuizing ingebouwd.

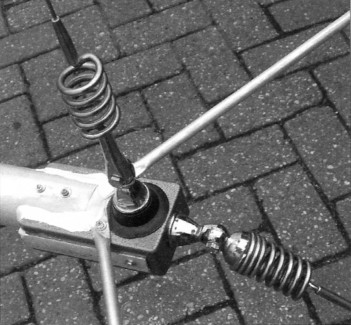

Fig. 3. De outdoor unit samen met de antenne.

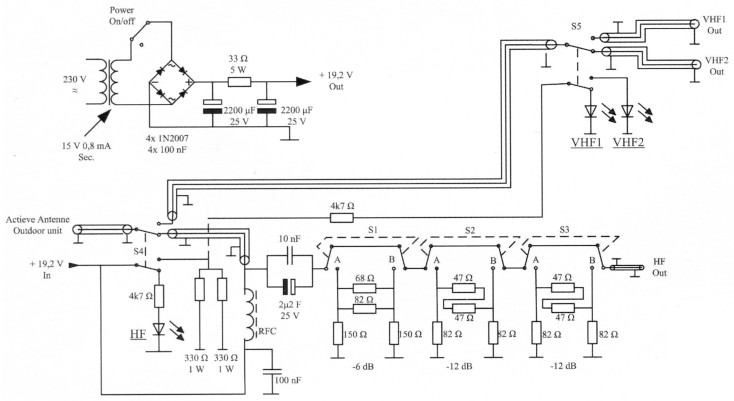

Fig. 4. Indoor unit.

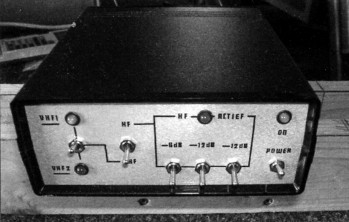

Fig. 5. De indoorunit, netjes in een kastje ingebouwd.

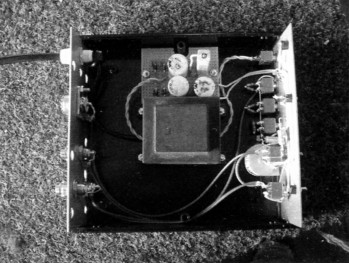

Fig. 6. Voeding en indoor unit.
Piet Rens, PA0PRG.
