HB9CV voor /A
Een van de meest nagebouwde antennes is ongetwijfeld de HB9CV.
In de PI4SDH nieuwsbrief nr 53 van de VRZA afdeling Apeldoorn vonden we een lichte versie van deze populaire antenne, welke bij uitstek geschikt is als /A antenne bijvoorbeeld tijdens de vakantie.
De HB9CV antenne is een kleine, eenvoudig te bouwen, antenne met een redelijke gain (5 - 7 dB) en een uitstekende voor/ achter verhouding.
Door met de luchttrimmer C1 de SWR op 1:1 of te regelen, kan het geheel worden afgestemd.

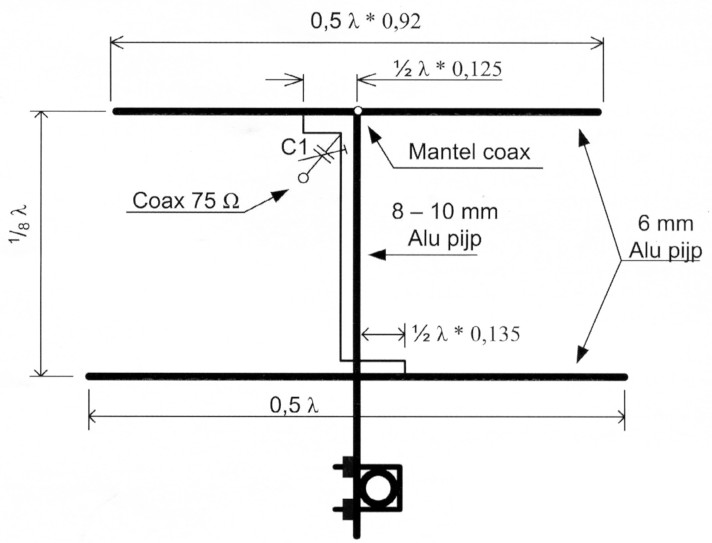

De tekening spreekt voor zichzelf.
C1 is een luchttrimmer en de volgende waarden worden geadviseerd:
| Frequentie | Capaciteit |
|---|---|
| 20 - 50 MHz | 100 pF |
| 50 - 100 MHz | 40 pF |
| 100 - 300 MHz | 22 pF |
| > 300 MHz | 15 pF |
