Der hier beschriebene Primärstrahler entstand in Anlehnung an(1). Er besteht im Wesentlichen aus einem offenen Rundhohlleiter und einem Subreflektor. Die Form des Reflektors beeinflußt den Gewinn (1-2 dB). In der einfachen Form. einer ebenen Reflektorscheibe mit 30 mm Durchmesser, ist der Gewinn vergleichbar mit dem von den üblichen Plättchen- oder Häubchenstrahlern. Bei aufwendigeren Konstruktionen(2) steigt der Gewinn um ca. 1.5 dB. Der hier beschriebene Subreflektor stellt einen Kompromiß zwischen Gewinn und mechanischem Aufwand dar. Für alle Versuche wurde ein 60cm Spiegel mit einen f/D=0.35 verwendet.
Ausleuchtung
Die Ausleuchtung (Wirkungsgrad) eines Spiegels kann ermittelt werden über die Differenz dG zwischen dem theoretischen Gewinn G1 und dem gemessenen Gewinn G2. dG=G1-G2=20×log(π×D/λ)-G2. Dann berechnet sich der Wirkungsgrad (%)=100×10
Beim diesjährigen UKW-Treffen in Notzing bei München wurde der 60cm Spiegel mit einer kleinen Reflektorscheibe mit 31 dB gemessen. Mit dem hier beschriebenen Reflektor ergeben sich dann 31.5 dB und dem Reflektor nach(2) 32.5 dB. Die zugehörigen Wirkungsgrade sind dann 35%, 40% und 47%.
Koaxubergang

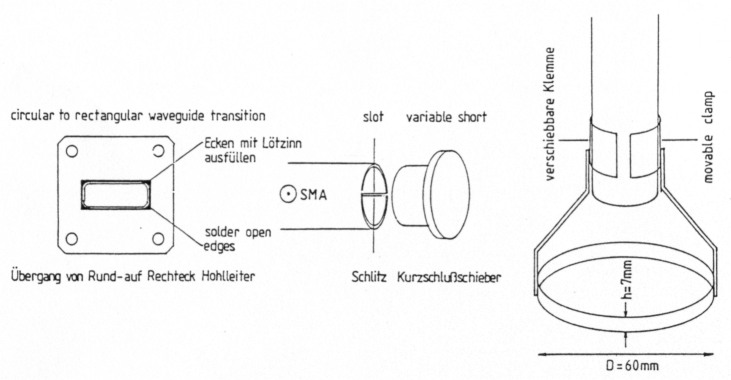

Am Ende des Rundhohlleiters wird die HF über eine SMA-Buchse mit einer kapazitiven Sonde eingespeist (Durchmesser 4mm. Höhe 4mm, Abstand vom HL-Ende 25mm). Die exakte Anpassung kann über einen KurzschluBschieber eingestellt werden, der aus einem runden Metallzylinder besteht. Der Hohlleiter kann zur besseren Kontaktierung geschlitzt werden.
Hohlleiterubergang
Viele Transverter verwenden den Rechteckhohlleiter WR-90 oder R100. Ein Ubergang von Rund- auf Rechteckhohlleiter läßt sich einfach herstellen. Dazu wird ein Rohr Im Schraubstock so verformt, daß es auf einen Rechteckflansch paßt. Die Rundungen in den Ecken erzeugen eine vernachlässigbare Stoßsteile.
Konstruktion
Der Rundhohlleiter besteht aus einem handelsüblichen Messingrohr 20 x 1 mm oder 22 x 1 mm. Das Rohr läßt sich mit einem einfachen Drehteil sehr gut im Spiegel haltern und verschieben. Die Reflektorscheibe hat einen Durchmesser von 60 mm und einen 7mm Kragen. Sie ist mit 2-4 2mm Drähten an einer Klammer befestigt, die auf dem Rohr verschoben werden kann.
Abgleich
Brennpunkt und Abstand des Subreflektors müssen wechselseitig optimiert werden. Letzterer ist sehr kritisch und betrug beim MeBobjekt ca. 7mm. Danach wird mit dem KurzschluBschieber auf beste Anpassung eingestellt.
References
- Manpack satellite communication earth station C.H.Jones, The Radio a. Elektronic Eng. 6/81
- Dr. med. Hans Schlüter, Rückwärts gespeister Plättchenstrahler m. Korrugationshorn UKW-Berichte 3/87
- G4ALN, QST 2/81, A practical Dish Feed for the higher microwave bands
- Ferranti. SHF Tactical Emergency SATCOMS Mansat
- H. Wöllky, DK2UO, Tagungsband VHF-UHF 86, Mikrowellenkomponenten aus rundem Standard Cu-Rohr.
DK2RV, Ulf Hülsenbusch.
