8-deler voor 10 GHz

Home - Techniek - Electronica - Radiotechniek - Radio amateur bladen - Repeater - 8-deler voor 10 GHz

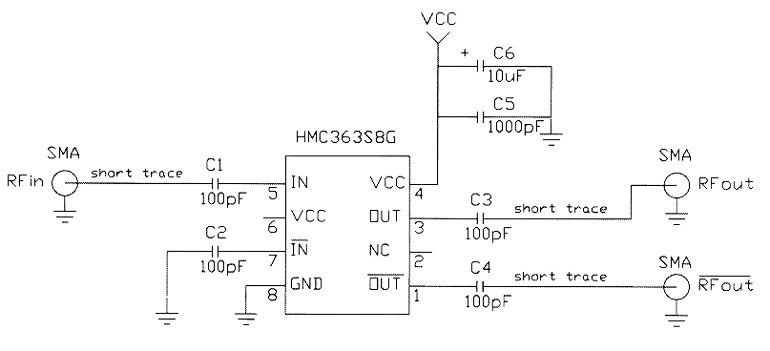

Het hier beschreven ontwerp is opgebouwd rond een nieuwe frequentiedeler van Hittite, HMC363S8G. David Wrigley, G6GXK, was bereid om zijn ontwerp ook in Repeater te publiceren.

Printontwerp

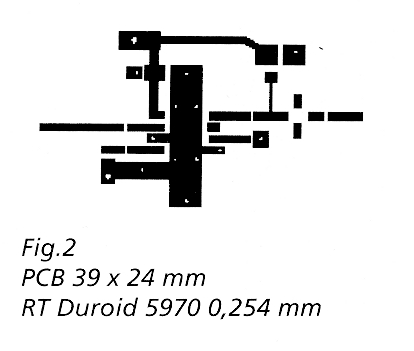

Het printontwerp is weergegeven in figuur 2. De print is gespiegeld afgebeeld: als je de print scant en afdrukt op een laserprinter kan je hem direct gebruiken (let op de afmetingen, de afbeelding is vergroot !). Via de lokale Kopierette kan je natuurlijk altijd een bruikbare film laten maken.

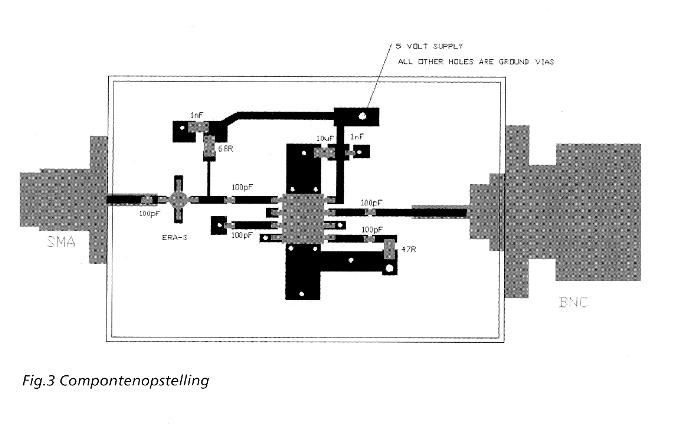

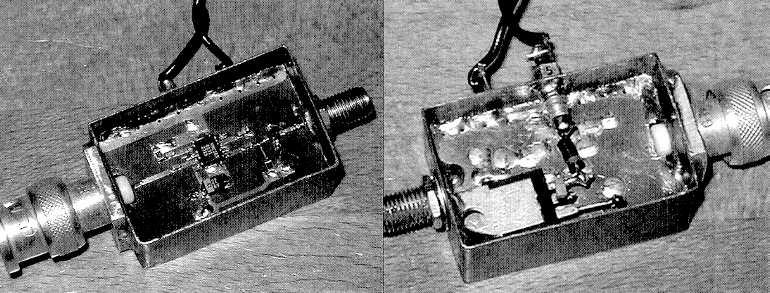

Montage ERA

Voor de montage van de ERA3 is het noodzakelijk een gaatje te boren in de print. Verklein de aansluitdraden tot ca. 1 mm.

Verbind voor de massa-aansluitingen van de ERA de onder-en bovenkant van de print met een klein stukje (in U-vorm gebogen) koperfolie. Als dit vastgesoldeerd is, kan de ERA hierop gesoldeerd worden. Ik gebruikte hiervoor geen tinsoldeer maar zilver soldeerpasta voor optimale resultaten.

Montage Hittite deler

Leg een kleine hoeveelheid soldeertin/soldeerpasta onder de aansluitdraden van de deler. Zorg ervoor dat de aansluitingen zich van de deler exact op de juiste positie van de print bevinden. Met een soldeerbout of een miniatuur gasbrander kan hierna het soldeertin gesmolten worden. Overtuig jezelf ervan dat de massaverbindingen goed gemaakt zijn op deze manier en soldeer hierna de twee andere aansluitdraden van de ERA vast op de print.

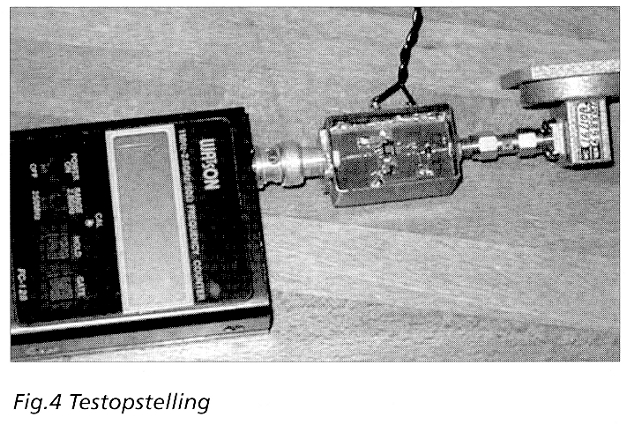

Bij het testen van de schakeling moet je de warmte van de deler scherp in de gaten houden. Als de massering van de deler niet voldoende is, zal deze snel behoorlijk warm worden. De deler zal normaliter ongeveer 360 mW dissiperen. Via de printplaat zal een flink deel van de ontstane warmte echter voldoende afgevoerd kunnen worden.

Montage voedingonderdelen

Een doorvoervoercondensator van 1 nF (of groter) wordt in de behuizing van de schakeling gemonteerd. Een serie-diode is gebruikt om beschadiging bij het verkeerd aansluiten van de voedingsspanning te voorkomen. Een 7805 is tegen de blikken behuizing aan gemonteerd Deze zal uiteindelijk slechts licht warm worden. Tenslotte zijn SMD tantaal condensators van 1 pF over de aansluitbenen van de 7805 gemonteerd. Dit maakt het gebruik van langere voedingsaansluitdraden mogelijk.

Meer informatie en datasheets van de HMC363S8G zijn op internet te vinden op: https://www.analog.com/en/index.html

G6GXK
