In (1) wurde ein Spannungswandler von 12 V auf 28 V bei einer Leistung von 12 W beschrieben. Der darin verwendete Ringkern-Übertrager ist wegen der Beschaffung der Drähte und der ungewohnten Wickeltechnik vielleicht für Manchen ein Hindernis beim Nachbau. Jetzt kann eine geänderte Ausführung dieses Wandlers beschrieben werden, die mit einem fertig gewickelten und vergossenen Übertrager ausgestattet ist. Der Übertrager wurde für diesen Spannungswandler von der Fa. Vacuumschmelze (VAC) speziell angefertigt. Bild 1 zeigt in einer Fotografie den neuen Aufbau. Die Form der Leiterplatte wurde bei dieser Gelegenheit so abgeändert, daß der Spannungswandler in ein Teko-Gehäuse der Größe 2 A paßt. Bild 2 zeigt das bis auf die Anschluß-nummern des Übertragers unveränderte Schaltbild des Wandlers. Die neue, 65 mm × 50 mm große Leiterplatte DK1PN 009 mit ihrem Bestückungsplan ist in Bild 3 dargestellt.

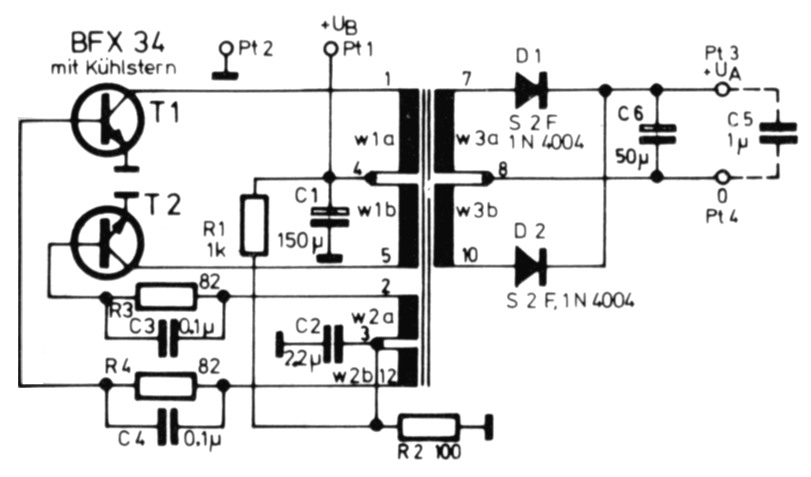

Bild 1: Schaltbild des Spannungswandlers mit Anschlußnummern des Ubertragers

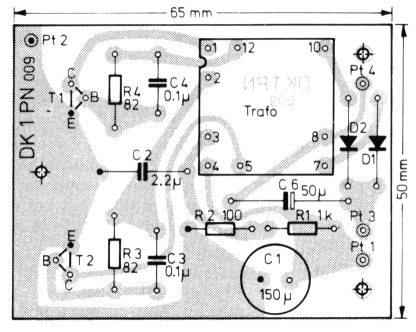

Bild 2: Bestückungsplan und Leiterplatte DK1PN 009

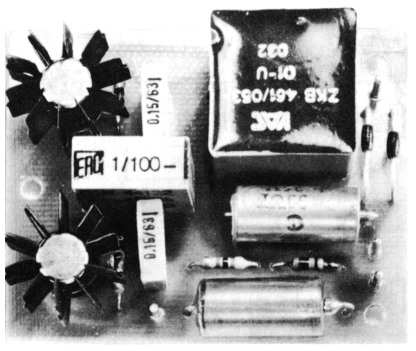

Bild 3: Musteraufbau des Spannungswandlers
Durch den optimierten Übertrager ergaben sich noch bessere Eigenschaften des Wandlers:
| Ausgangsspannung (V) | Ausgangsstrom (mA) | Ausgangsleistung (W) | Wirkungsgrad (%) |
|---|---|---|---|
| 27,2 | 400 | 10,9 | |
| 27,0 | 445 | 12,0 | 93 |
| 26,9 | 500 | 13,5 | 90 |
Eingangsspannung: 12,0 V
Im praktischen Betrieb mit Batterien oder im Auto ist die Eingangsspannung stets etwas höher, wodurch auch die Ausgangsspannung ansteigt.
Mit Ausnahme des Übertragers gelten für die Bauteile die Angaben in (1). Auf der neuen Leiterplatte ist der Kondensator C5 nicht untergebracht, weil die Siebung der Ausgangsspannung von der Schwingfrequenz wirksamer ist, wenn die Anschlüsse Pt3 und Pt4 über Durchführungskondensatoren im Teko-Gehäuse nach außen geführt werden und C5 außen angelötet wird.
Durch den fertigen Übertrager liegen die Spannungen fest. Falls andere Spannungen vorliegen, kann die ursprüngliche Ausführung des Wandlers mit dem selbst entsprechend gewickelten Übertrager verwendet werden.
DK1PN, H. J. Franke.
