Für die Mikrowellen-Bänder sind in den UKW-Berichten bereits einige Leiterplatten auf PTFE- (Teflon-) Basis veröffentlicht worden (DJ1EE 002, DJ1EE 003, DC8UG 003). Diese Platinen bestehen aus 1,57 mm dickem glasgewebeverstärkten PTFE, das beidseitig kupferkaschiert ist. Von diesem Material hat der Verlag jetzt einen 120 mm breiten Streifen auf Lager. Autoren und solchen, die es werden wollen, stellen wir für Versuche und Entwicklungen gerne ein Stück davon zur Verfügung.

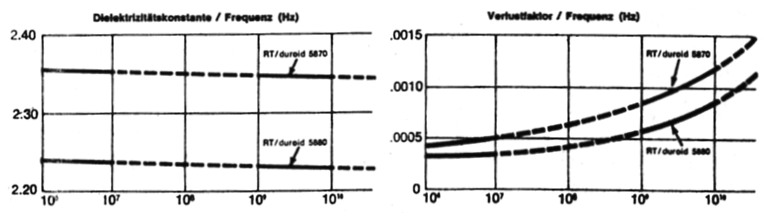

Bei dieser Gelegenheit möchten wir von einem PTFE-Material berichten, das bei höchsten Ansprüchen in der Mikrowellentechnik eingesetzt wird, und zwar RT/duroid 5870 und 5880. Es ist nicht durch Glasgewebe, sondern durch gleichmäßig verteilte Mikroglasfasern verstärkt. Dadurch entfällt der "Fenstereffekt" des Glasfasergewebes und es ergeben sich eine stabilere Dielektrizitätskonstante, ein niedrigerer Verlustfaktor und bessere Bearbeitu(igseigenschaften. Die folgenden Diagramme zeigen die HF-mäßigen Eigenschaften zwischeni MHz und 10 GHz.
Bild 1
Um bei gleichbleibendem Wellenwiderstand der Streifenleitungen zu kleineren Abmessungen zu kommen, wird zunehmend dünneres Material eingesetzt. Es gibt RT/duroid in den Dicken: 3,18 mm, 1,57 mm, 0,79 mm, 0,50 mm, 0,38 mm, 0,25 mm. Den Deutschlandvertrieb hat die Firma Adolf Mauritz KG, Postfach 104306, 2000 Hamburg 1, Telefon (040) 24 23 59.
1 Platte RT/duroid 5870, 35µ beidseitig kaschiert, Abmessungen 254 mm x 406 mm, 0,79 mm dick, kostet DM 214,70 + MWSt. Das Material 5880 ist 10 % teurer.
DL3WR
