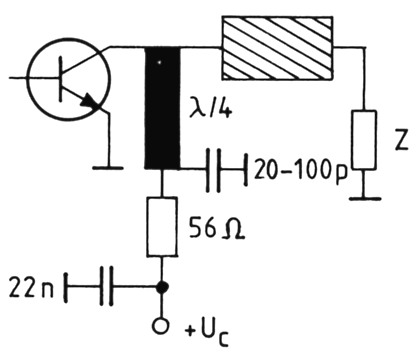

Da die Verstärkung von Mikrowellentransistoren nach tieferen Frequenzen hin um ca. 6 dB/Oktave anwächst, sollte man in die Spannungszuführungen eine niederohmige Last für tiefe Frequenzen einfügen. Wie der Schaltbildauszug zeigt, eignet sich dafür ein reeller Widerstand mit einem Klatschkondensator für tiefe Frequenzen hinter der UHF-Drossel. Diese Maßnahme kann an der Basis zusätzlich durchgeführt werden.
DJ1EE.
