Zum Verzweigen der Antennenbuchse eines 2-m-Transceivers (wie z.B. IC202) auf Sende-Umsetzer und Empfangskonverter für die UHF- und/oder Mikrowellenbänder wird eine einfache Schaltung gezeigt, die ähnliche Schaltfunktionen ausführt wie die in UKW-Berichte 4/1981, Seite 218 veröffentlichte Dioden-Antennenumschaltung.
Wie Bild zeigt, werden insgesamt 4 PIN-Dioden des Typs BA182 (oder BA243, BA282) eingesetzt, die bei Sendebetrieb sämtlich leitend sind. Die unten angegebenen guten Meßwerte wurden durch Ersetzen der früher verwendeten HF-Drosseln durch X/4-Koax-Leitungen, und durch weitgehende Verwendung von Chip-Kondensatoren erreicht. Eine einfache Steuerschaltung erzeugt die erforderlichen Spannungs-/Strom-Werte zum Umschalten.

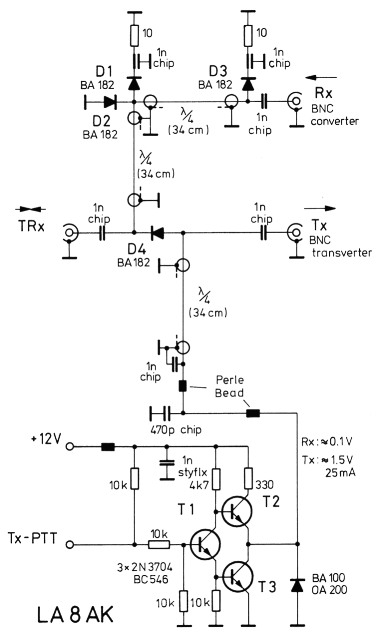

Bild 1: Schaltbild.
Funktion
Bei offenem Eingang "TX-PTT" stehen am Ausgang der 3-Transistor-Schaltung etwa 50 - 100 mV, was bei weitem nicht ausreicht, um die PIN-Dioden durchzuschalten. Ein Signal von der Buchse "RX" fließt deshalb zur Transceiver-Buchse "TRX", der Zweig zur Buchse "TX" ist gesperrt. Liegt dagegen TX-PTT an Masse, so liefert die Transistorschaltung etwa 25 mA, so daß D4 bis D1 leitend werden. Der Empfangszweig dämpft nun Signale in beiden Richtungen, der Transceiver ist zur Buchse TX durchgeschaltet.
Meßwerte
Für die Messungen wurden folgende Geräte verwendet:
Meßsender WAVETEK 3001, Feldstärkemesser Prestel MC26, Leistungsmesser Bird 43, verschiedene Dämpfungsglieder. Unbenutzte Buchsen wurden jeweils mit 50 abgeschlossen, und für die Dämpfungsmessung im Sendezweig standen 5 W zur Verfügung. Alle in der Tabelle angegebenen Meßwerte wurden bei 144 MHz gemessen.
| von Buchse | zu Buchse | Dämpfung | Meßpegel | Ansteuerung |
|---|---|---|---|---|
| RX | TX | 15 dB | -10 dBm | PTT high |
| RX | TRX | ≤ 0.4 dB | -20 dBm | PTT high |
| TRX | TX | 15 dB | -10 dBm | PTT high |
| TRX | TX | ≤ 0.4 dB | -20 dBm | PTT low |
| TRX | RX | 55 dB | +10 dBm | PTT low |
| TX | RX | 55 dB | +10 dBm | PTT low |
LA8AK, Jan-Martin Nöding.
