LAN kabels
UTP/FTP/STP netwerkkabels
Normaal wordt de kabel straight bedraadt, wat wil zeggen dat pin 1 met pin 1 verbonden wordt. Men gaat zo door t/m pin 8. Na het insteken van de aders dient dezelfde kleur volgorde in de stekker te zitten als op onderstaande tekening het geval is. Beide stekkers zijn dan gelijk aangeloten.
 | |
|---|---|
| Pin nummer | Aderkleur |
| 1 | wit/oranje |
| 2 | oranje |
| 3 | wit/groen |
| 4 | blauw |
| 5 | wit/blauw |
| 6 | groen |
| 7 | wit/bruin |
| 8 | bruin |
Een andere norm is T568A. Een crosskabel heeft aan een uiteinde T568B en aan het andere uiteinde T568A. Deze wordt gebruikt als twee identieke apparaten worden verbonden, bijvoorbeeld voor een directe verbinding tussen twee computers of twee hubs of switches. Bij een dergelijke kabel worden het groene en het oranje paar gekruist. Moderne switches stellen echter zelf vast wat voor kabel er is gebruikt, zodat men hier meestal geen omkijken meer naar heeft. Tenslotte is soms een gekruiste kabel nodig voor een gigabitnetwerk.
 |  | |
|---|---|---|
| 10/100 Mbit | Gigabit | |
| Pin nummer | Aderkleur | Aderkleur |
| 1 | wit/groen | wit/groen |
| 2 | groen | groen |
| 3 | wit/oranje | wit/oranje |
| 4 | blauw | wit/bruin |
| 5 | wit/blauw | bruin |
| 6 | oranje | oranje |
| 7 | wit/bruin | blauw |
| 8 | bruin | wit/blauw |
Elk paar heeft een andere twistlengte:
| oranje-wit | 130 per meter |
| groen-wit | 100 per meter |
| blauw-wit | 80 per meter |
| bruin-wit | 105 per meter |
Kabel types
| Type | Afscherming kabel | Afscherming aders |
|---|---|---|

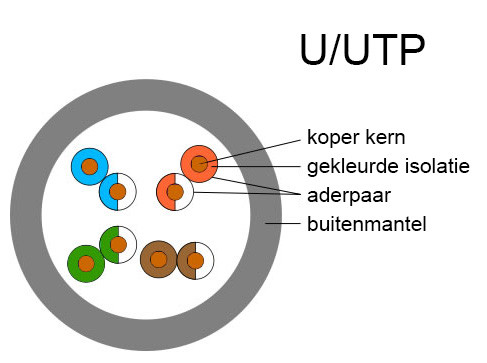

| U/UTP | geen kabel afscherming | geen aderpaar afscherming |

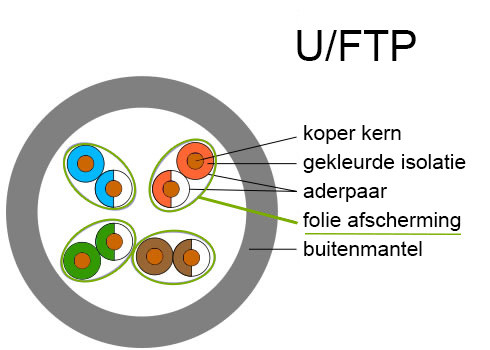

| U/FTP | geen kabel afscherming | aderpaar d.m.v. folie afgeschermd |

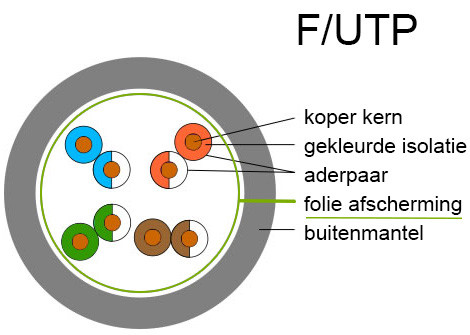

| F/UTP | kabel d.m.v. folie afgeschermd | geen aderpaar afscherming |

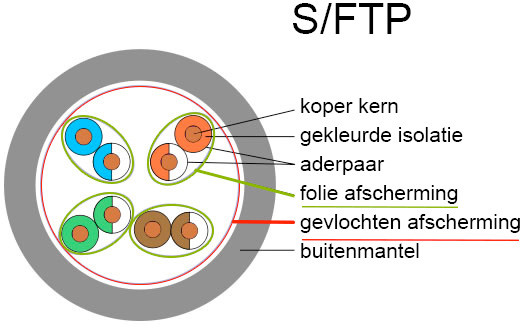

| S/FTP | kabel afgeschermd d.m.v. vlechtwerk | aderpaar afgeschermd d.m.v. folie |

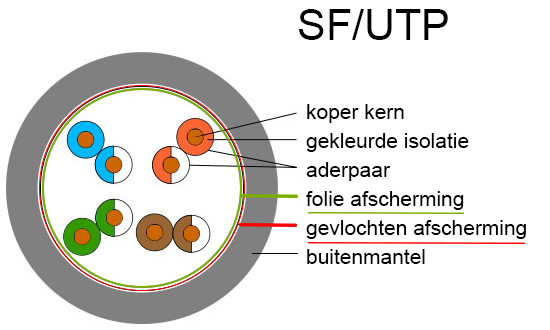

| SF/UTP | kabel afgeschermd d.m.v vlechtwerk en folie | aderparen niet afgeschermd |
Heb ik een Cat5e UTP, FTP of S/FTP netwerkkabel nodig?
De Cat5e netwerkkabel is geschikt voor snelheden tot 1 Gbit (1.000 Mbit/s) en beschikt over een bandbreedte (doorvoersnelheid) van 100 MHz. U kunt de Cat5e internetkabel in verschillende varianten krijgen. Netwerkkabels worden afgeschermd om zo interferentie (elektronische storingen) van andere kabels en apparatuur tegen te gaan. Hieronder wordt het verschil tussen de verschillende afschermingen uitgelegd:
UTP - U/UTP (Unshielded twisted pair)
De Cat5e UTP netwerkkabel beschikt over 8 aders welke per 2 worden getwist. Dit zorgt ervoor dat de netwerkkabel wordt beschermd tegen storingen van buitenaf. Deze internetkabel is vooral geschikt voor standaard thuisgebruik. Wanneer u de kabel naast meerdere stroomkabels plaatst, dan adviseren wij om te kiezen voor een FTP of S/FTP kabel. Hiermee zult u minder last hebben van storingen.
FTP - U/FTP (Foiled twisted pair)
De Cat5e FTP netwerkkabel beschikt over 8 aders welke per 2 worden getwist. In tegenstelling tot de UTP kabel heeft een FTP kabel een extra folie afscherming om alle aders heen. Dit zorgt ervoor dat de kabel beter beschermd is tegen storingen van buitenaf. De FTP internetkabel is een goede keuze voor zowel gebruik thuis als in een zakelijke omgeving. Het prijsverschil met een UTP kabel is minimaal, wij adviseren dit type netwerkkabel dan ook aan.
S-FTP - S/FTP (Screened foiled twisted pair)
De Cat5e S/FTP netwerkkabel is opgebouwd uit 8 aders welke per 2 worden getwist. In tegenstelling tot de FTP kabel zit er om alle aders geen folie maar een gevlochten afscherming. Naast deze gevlochten afscherming zijn ook alle aderparen afzonderlijk beschermd met folie (Pairs in Metal Foil). Dankzij deze extra bescherming is de S/FTP internetkabel het minst gevoelig voor storingen van buitenaf. Deze kabels zijn dan ook uitermate geschikt voor de professionele thuisgebruiker, voor gebruik in zakelijke omgevingen en omgevingen waar gebruik wordt gemaakt van apparatuur met hogere eisen.
Kabel categorieën
| Cat 1 | Geen TIA/EIA standaard. Werd voornamelijk gebruikt voor analoge telefonie en ISDN. |
|---|---|
| Cat 2 | Geen TIA/EIA standaard. Werd gebruikt bij 4 Mbit/s token ring-netwerken. |
| Cat 3 | Gestandaardiseerd in TIA/EIA-568-B, gebruikt in datanetwerken met frequenties tot 16 MHz zoals voor 10BASE-T. |
| Cat 4 | Geen TIA/EIA standaard. Met een bandbreedte van 20 MHz werd dit vooral gebruikt voor 16 Mbit/s token ring-netwerken. |
| Cat 5 | Geen TIA/EIA standaard. Met een bandbreedte van 100 MHz wordt dit nog veel gebruikt voor 100 Mbit/s Ethernet netwerken. Deze is echter niet geschikt voor gigabit-netwerken. |
| Cat 5e | Gestandaardiseerd in TIA/EIA-568-B. Geschikt voor zowel 100 Mbit/s (100BASE-T) als 1000 Mbit/s (1000BASE-T) netwerken. |
| Cat 6 | Gestandaardiseerd in TIA/EIA-568-B. Met een bandbreedte van 250 MHz wordt dit gebruikt voor gigabit-snelheden (1000BASE-T). |
| Cat 6a | Voorlopige specificatie voor 10 Gbit/s netwerken. |

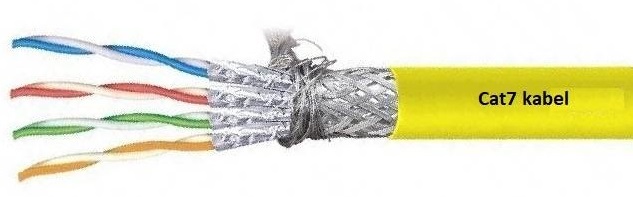

| Cat 7 | Formeel bekend als ISO/IEC 11801 Class F kabel. Bij deze standaard worden de 4 paren individueel afgeschermd binnen de buitenste afscherming. Dit laat frequenties toe tot 600 MHz. |
Aders
Aders zijn massief of met meerdere dunne draadje getwijnd. Hiervoor wordt 100% koper gebruikt.
Tegenwoordig is ook CCA kabel (Copper Clad Aluminium) te koop welke van aluminium met een koperen laag er omheen.
Nadelen CCA kabels
- Grotere kans op breuken.
- DC (gelijkstroom) weerstand en de demping is ca. 40% hoger dan bij koper.
- Kwaliteit en flexibiliteit niet optimaal bij lange afstanden.
- Voldoet niet aan de ANSI/TIA-568-B2-1 standaard.
Voor PoE (Power-over-Ethernet) is alleen 100% koper geschikt.

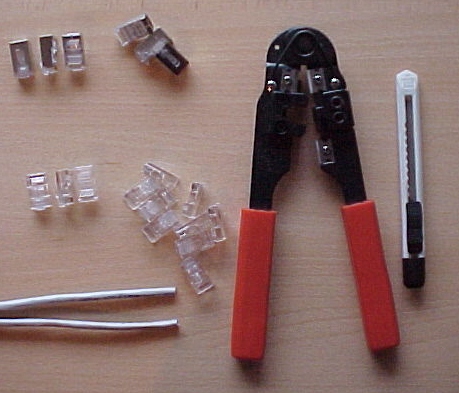

Tools
ISDN kabels
Voor de S0 bus wordt ook cat 5 of beter gebruikt. Bedraad die dan wel volgens de ISDN regels. De overige aders afknippen.
