Adereindhuls
Een adereindhuls is een speciaal busje van dun vertind koper dat om het uiteinde van de samengestelde kern van een elektrische draad wordt gekrompen. Het doel van het gebruik van een adereindhuls is om een optimaal elektrisch contact te realiseren tussen alle koperdraden in de kern en de klem waaronder het uiteinde wordt bevestigd. Door de toepassing van adereindhulzen is het gebruik van gesoldeerde uiteinden van draden met samengestelde kernen sterk teruggedrongen. Dat wordt al lang ontraden vanwege het nadeel dat het soldeer vervormt onder druk van de klem en als gevolg van temperatuurswisselingen, waardoor de stabiliteit van het contact in het geding is.
Uitvoeringen

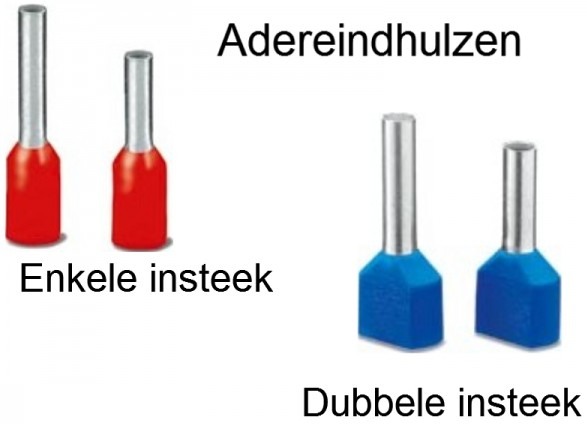

Er bestaan verschillende soorten adereindhulzen, ongeïsoleerde en geïsoleerde, en enkelvoudige en dubbele typen. De ongeïsoleerde hebben een kraag, een licht trechtervormig einde, waarin de kern wordt gestoken. De uitstaande rand helpt om alle draden in de bus te krijgen. Geïsoleerde adereindhulzen hebben aan een zijde een hals, een soort kunststoffen trechtertje, waarin een stukje van de isolatiemantel van de ader steekt. Bij het enkelvoudige type is het trechtertje rond, bij de dubbele uitvoering is het in een richting breder en daartussen vlak. De hals kan extra isolatie geven van de spanningvoerende delen van de klem waaronder de ader wordt vastgemaakt. Als kunststof worden onder andere gebruikt polyamide, polypropyleen en andere plasticsoorten.
Geïsoleerde adereindhulzen
Enkelvoudige geïsoleerde adereindhulzen

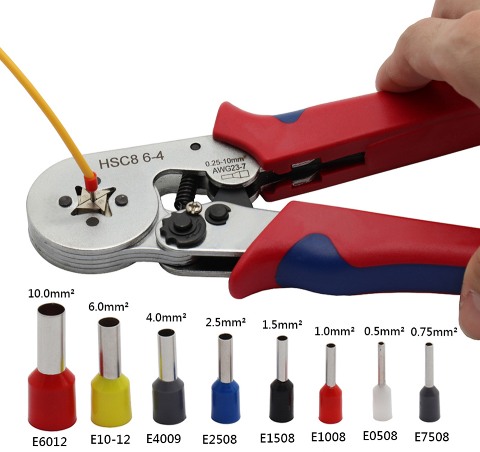

Geïsoleerde adereindhulzen met een krimptang.
Na strippen van de draad deze licht twisten en dan de huls aanbrengen. Bij sommigie tangen moet na het kripmen de huls 180° gedraaid worden en dan nogmaals gekrompen.
In de onderstaande tabel zijn enkele gegevens van vrijwel alle gangbare maten geïsoleerde enkelvoudige adereindhulzen verzameld:
| Code | Diameter (mm) | Doorsnede (mm2) | Lengte (mm) | Wanddikte (mm) | Stroom max. (A) | AWG | Kleuren | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Frans | Duits | DIN | Overig | |||||||
| E0206 | 0,8 | 0,25 | 6 | 0,15 | 3,5 | 26 | Violet | Lichtblauw | Grijs | |
| E0208 | 0,8 | 0,25 | 8 | 0,15 | 5,5 | 26 | Violet | Lichtblauw | Grijs | |
| E0306 | 0,8 | 0,34 | 6 | 0,15 | 5,5 | 24 | Rose | Turquoise | Blauw | |
| E0308 | 0,8 | 0,34 | 8 | 0,15 | 5,5 | 24 | Rose | Turquoise | ||
| E0506 | 1 | 0,5 | 6 | 0,15 | 8 | 22 | Wit | Oranje | Wit | |
| E0508 | 1 | 0,5 | 8 | 0,15 | 8 | 22 | Wit | Oranje | Wit | Zwart, rood, geel, groen, blauw |
| E0510 | 1 | 0,5 | 10 | 0,15 | 8 | 22 | Wit | Oranje | Wit | |
| E0512 | 1 | 0,5 | 12 | 0,15 | 8 | 22 | Wit | Oranje | Wit | |
| E7508 | 1,2 | 0,75 | 8 | 0,15 | 10 | 20 | Blauw | Wit | Grijs | Zwart, rood, geel, groen, blauw |
| E7509 | 1,2 | 0,75 | 9 | 0,15 | 10 | 20 | Blauw | Wit | Grijs | |
| E7510 | 1,2 | 0,75 | 10 | 0,15 | 10 | 20 | Blauw | Wit | Grijs | Rood |
| E7512 | 1,2 | 0,75 | 12 | 0,15 | 10 | 20 | Blauw | Wit | Grijs | |
| E1006 | 1,4 | 1 | 6 | 0,15 | 12 | 18 | Rood | Geel | Rood | |
| E1008 | 1,4 | 1 | 8 | 0,15 | 12 | 18 | Rood | Geel | Rood | Zwart, rood, geel, groen, blauw |
| E1010 | 1,4 | 1 | 10 | 0,15 | 12 | 18 | Rood | Geel | Rood | |
| E1012 | 1,4 | 1 | 12 | 0,15 | 12 | 18 | Rood | Geel | Rood | |
| E1018 | 1,4 | 1 | 18 | 0,15 | 12 | 18 | Rood | Geel | Rood | |
| E1508 | 1,7 | 1,5 | 8 | 0,15 | 19 | 16 | Zwart | Rood | Zwart | Zwart, rood, geel, groen, blauw |
| E1510 | 1,7 | 1,5 | 10 | 0,15 | 19 | 16 | Zwart | Rood | Zwart | |
| E1518 | 1,7 | 1,5 | 18 | 0,15 | 19 | 16 | Zwart | Rood | Zwart | |
| E2508 | 2,3 | 2,5 | 8 | 0,15 | 27 | 14 | Grijs | Blauw | Blauw | |
| E2512 | 2,3 | 2,5 | 12 | 0,15 | 27 | 14 | Grijs | Blauw | Blauw | |
| E2518 | 2,3 | 2,5 | 18 | 0,15 | 27 | 14 | Grijs | Blauw | Blauw | |
| E4009 | 2,8 | 4 | 9 | 0,2 | 37 | 12 | Oranje | Grijs | Grijs | |
| E4012 | 2,8 | 4 | 12 | 0,2 | 37 | 12 | Oranje | Grijs | Grijs | |
| E4018 | 2,8 | 4 | 18 | 0,2 | 37 | 12 | Oranje | Grijs | Grijs | |
| E6012 | 3,5 | 6 | 12 | 0,2 | 48 | 10 | Groen | Zwart | Geel | |
| E6018 | 3,5 | 6 | 18 | 0,2 | 48 | 10 | Groen | Zwart | Geel | |
| E10-12 | 4,5 | 10 | 12 | 0,2 | 62 | 7 | Bruin | Ivoor | Rood | |
| E10-18 | 4,5 | 10 | 18 | 0,2 | 62 | 7 | Bruin | Ivoor | Rood | |
| E16-12 | 5,8 | 16 | 12 | 0,2 | 88 | 5 | Ivoor | Groen | Blauw | |
| E16-18 | 5,8 | 16 | 18 | 0,2 | 88 | 5 | Ivoor | Groen | Blauw | |
| E25-16 | 7,5 | 25 | 16 | 0,2 | 115 | 4 | Zwart | Bruin | Geel | |
| E25-22 | 7,5 | 25 | 22 | 0,2 | 115 | 4 | Zwart | Bruin | Geel | |
| E35-16 | 8,3 | 35 | 16 | 0,2 | 160 | 2 | Rood | Beige | Rood | |
| E35-25 | 8,3 | 35 | 25 | 0,2 | 160 | 2 | Rood | Beige | Rood | |
| E50-20 | 10,3 | 50 | 20 | 0,3 | 215 | 1 | Blauw | Olijfgroen | Blauw | |
| E50-25 | 10,3 | 50 | 25 | 0,3 | 215 | 1 | Blauw | Olijfgroen | Blauw | |
| E70-20 | 13,5 | 70 | 20 | 0,4 | 235 | - | Geel | Geel | Geel | |
| E95-25 | 14,5 | 95 | 25 | 0,4 | 255 | - | Rood | |||
| E120-27 | 16,5 | 120 | 27 | 0,5 | 300 | - | Blauw | |||
| E150-32 | 19,5 | 150 | 32 | 0,5 | 350 | - | Geel | |||
Dubbele geïsoleerde adereindhulzen
Na het strippen dienen de draden gezamelijk getwist te worden vordat met de huls kan aanbrengen. Ook hier moet de huls twee keer gekrompen worden als eaan een kant een karteling gevormt wordt.
In de onderstaande tabel zijn enkele gegevens van een aantal gangbare maten geïsoleerde dubbele adereindhulzen verzameld:
| Code | Diameter (mm) | Doorsnede (mm2) | Lengte (mm) | Wanddikte (mm) | Stroom max. (A) | AWG | Kleuren | ||
|---|---|---|---|---|---|---|---|---|---|
| Frans | Duits | DIN | |||||||
| TE0508 | 1,1 | 2 × 0,5 | 8 | 0,15 | 8 | 2 × 22 | Wit | ||
| TE7508 | 1,4 | 2 × 0,75 | 8 | 0,15 | 10 | 2 × 20 | Wit | Blauwgroen | |
| TE7510 | 1,4 | 2 × 0,75 | 10 | 0,15 | 10 | 2 × 20 | Wit | Blauwgroen | |
| TE1008 | 1,6 | 2 × 1,0 | 8 | 0,15 | 12 | 2 × 18 | Rood | ||
| TE1010 | 1,6 | 2 × 1,0 | 10 | 0,15 | 12 | 2 × 18 | Rood | ||
| TE1508 | 2 | 2 × 1,5 | 8 | 0,15 | 19 | 2 × 16 | Wit | Zwart | |
| TE1512 | 2 | 2 × 1,5 | 12 | 0,15 | 19 | 2 × 16 | Zwart | ||
| TE1514 | 2 | 2 × 16 | 14 | 0,15 | 19 | 2 × 6 | Blauw | ||
| TE2508 | 2,5 | 2 × 2,5 | 8 | 0,15 | 27 | 2 × 14 | Blauw | ||
| TE2510 | 2,5 | 2 × 2,5 | 10 | 0,15 | 27 | 2 × 14 | Blauw | Grijs | |
| TE2513 | 2,5 | 2 × 2,5 | 13 | 0,15 | 27 | 2 × 14 | Blauw | ||
| TE4012 | 3,2 | 2 × 4 | 12 | 0,2 | 37 | 2 × 12 | Grijs | Oranje | |
| TE6014 | 3,9 | 2 × 6 | 14 | 0,2 | 48 | 2 × 10 | Rood | Geel | Groen |
| TE10-14 | 4,5 | 2 × 10 | 14 | 0,2 | 62 | 2 × 7 | Bruingroen | Rood | |
| TE16-14 | 5,6 | 2 × 16 | 14 | 0,2 | 88 | 2 × 5 | Melkwit | Wit | |

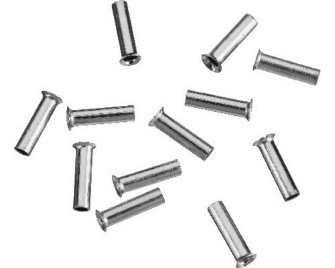

Ongeïsoleerde adereindhulzen
In de onderstaande tabel zijn enkele gegevens van vrijwel alle gangbare maten ongeïsoleerde adereindhulzen verzameld:
| Code | Diameter (mm) | Doorsnede (mm2) | Lengte (mm) | Wanddikte (mm) | Stroom max. (A) | AWG |
|---|---|---|---|---|---|---|
| EN0506 | 0,8 | 0,5 | 6 | 0,15 | 8 | 22 |
| EN0508 | 0,8 | 0,5 | 8 | 0,15 | 8 | 22 |
| EN0510 | 0,8 | 0,5 | 10 | 0,15 | 8 | 22 |
| EN7506 | 1 | 0,75 | 6 | 0,15 | 10 | 20 |
| EN7508 | 1 | 0,75 | 8 | 0,15 | 10 | 20 |
| EN7510 | 1 | 0,75 | 10 | 0,15 | 10 | 20 |
| EN1006 | 1,1 | 1 | 6 | 0,15 | 12 | 18 |
| EN1008 | 1,1 | 1 | 8 | 0,15 | 12 | 18 |
| EN1010 | 1,1 | 1 | 10 | 0,15 | 12 | 18 |
| EN1012 | 1,1 | 1 | 12 | 0,15 | 12 | 18 |
| EN1507 | 1,4 | 1,5 | 7 | 0,15 | 19 | 16 |
| EN1508 | 1,4 | 1,5 | 8 | 0,15 | 19 | 16 |
| EN1510 | 1,4 | 1,5 | 10 | 0,15 | 19 | 16 |
| EN1512 | 1,4 | 1,5 | 12 | 0,15 | 19 | 16 |
| EN2507 | 1,8 | 2,5 | 7 | 0,15 | 27 | 14 |
| EN2508 | 1,8 | 2,5 | 8 | 0,15 | 27 | 14 |
| EN2510 | 1,8 | 2,5 | 10 | 0,15 | 27 | 14 |
| EN2512 | 1,8 | 2,5 | 12 | 0,15 | 27 | 14 |
| EN4010 | 2,3 | 4 | 10 | 0,2 | 37 | 12 |
| EN4012 | 2,3 | 4 | 12 | 0,2 | 37 | 12 |
| EN4018 | 2,3 | 4 | 18 | 0,2 | 37 | 12 |
| EN6010 | 2,8 | 6 | 10 | 0,2 | 48 | 10 |
| EN6012 | 2,8 | 6 | 12 | 0,2 | 48 | 10 |
| EN6015 | 2,8 | 6 | 15 | 0,2 | 48 | 10 |
| EN6018 | 2,8 | 6 | 18 | 0,2 | 48 | 10 |
| EN10-12 | 3,6 | 10 | 12 | 0,2 | 62 | 7 |
| EN10-15 | 3,6 | 10 | 15 | 0,2 | 62 | 7 |
| EN10-18 | 3,6 | 10 | 18 | 0,2 | 62 | 7 |
| EN16-12 | 4,5 | 16 | 12 | 0,2 | 88 | 5 |
| EN16-15 | 4,5 | 16 | 15 | 0,2 | 88 | 5 |
| EN16-18 | 4,5 | 16 | 18 | 0,2 | 88 | 5 |
| EN25-16 | 5,6 | 25 | 16 | 0,2 | 115 | 4 |
| EN25-22 | 5,6 | 25 | 22 | 0,2 | 115 | 4 |
| EN35-16 | 6,7 | 35 | 16 | 0,2 | 160 | 2 |
| EN35-25 | 6,7 | 35 | 25 | 0,2 | 160 | 2 |
| EN50-20 | 8 | 50 | 20 | 0,25 | 215 | 1 |
| EN50-25 | 8 | 50 | 25 | 0,25 | 215 | 1 |
| EN70-22 | 9,4 | 70 | 22 | 0,3 | 235 | - |
| EN70-25 | 9,4 | 70 | 25 | 0,3 | 235 | - |
| EN95-25 | 11 | 95 | 25 | 0,4 | 255 | - |
| EN95-32 | 11 | 95 | 32 | 0,4 | 255 | - |
| EN120-30 | 12,4 | 120 | 30 | 0,5 | 300 | - |
| EN120-32 | 12,4 | 120 | 32 | 0,5 | 300 | - |
| EN120-34 | 12,4 | 120 | 34 | 0,5 | 300 | - |
| EN150-32 | 13,8 | 150 | 32 | 0,5 | 350 | - |
| EN150-38 | 13,8 | 150 | 38 | 0,5 | 350 | - |
