Badkamer
De badkamer valt onder NEN 1010:2007 + C1:2008 701.
Zone indeling
Omdat een vochtige / natte huid een verlaging van de lichaamsweerstand veroorzaakt en het lichaam veelvuldig in contact is het het aardpotentiaal is er in de badkamer een verhoogd gevaar op een elektrische schok. Daarom zijn in badkamers speciale beschermingsmaatregelen noodzakelijk als u elektrische apparatuur wilt gebruiken, zoals haardrogers en televisies.
Om de benodigde maatregelen te kunnen bepalen zijn badkamers verdeeld in 4 zones.
NEN 1010:2007 + C1:2008 701.30: Bepalingen van algemene kenmerk.
| Zone | Omschrijving zone |
|---|---|
| 0 | De ruimte in de badkuip of de douchebak. |
| 1 | De ruimte begrensd door de bovenzijde van de badkuip of douchebak tot een hoogte van 2,25 m gerekend vanaf de normaal betreedbare vloer. Als het een douche zonder douchebak betreft moet als begrenzing worden aangehouden een grondvlak met een straal van 0,6 m gerekend van de verticale projectie van de douchekophouder op de normaal betreedbare vloer. |
| 2 | De ruimte begrensd door een vlak van 0,6 m vanaf zone 1 tot een hoogte van 2,25 m gerekend vanaf de normaal betreedbare vloer. |
| 3 | De ruimte begrensd door een vlak op 2,4 m vanaf zone 2 tot een hoogte van 2,25 m gerekend vanaf de normaal betreedbare vloer. |

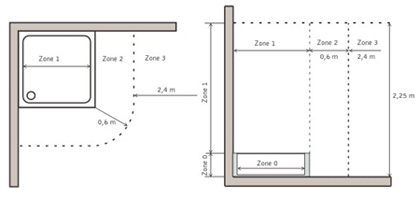

Figuur 1: Zonebepaling voor een badruimte met enkel een douchebak.
Als er in een badruimte muren en vaste afscheidingen aanwezig zijn, houd hier dan rekening mee bij het bepalen van de zones.
Figuur 2 laat een voorbeeld zien.

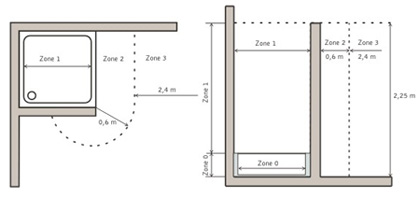

Figuur 2: Zonebepaling in een badruimte met douchebak en een vaste afscheiding.
De zone-indeling is van toepassing tot de vaste scheidingswanden van de badruimte. In de meeste woonhuizen zal de gehele badkamer tot de zone-indeling behoren.
Zone 3 is vaak kleiner dan 2,4 meter. Mocht er onder de badkuip een afsluitbare (service) ruimte aanwezig zijn, dan valt deze ruimte niet onder de zone-indeling.
Keuze en installatie van elektrisch materieel en leidingsystemen
NEN 1010:2007 + C1:2008 701.30: Keuze en installatie van elektrisch materieel
In een badkamer moet elektrisch materieel minimaal de beschermingsgraad uit de onderstaande tabel hebben.
| Zone | Beschermingsgraad | Uitwendige invloed | |
|---|---|---|---|
| IP-klasse | Beschermd tegen | ||
| 0 | IPx7 | Onderdompeling | AD7 |
| 1 | IPx5 | Waterstralen | AD5 |
| 2 | IPx4 | Spattend water | AD4 |
| 3 | IPx1 | Waterdruppels | AD2 |
Besturingen en beveiligingstoestellen, schakelaars, scheiders en wandcontactdozen mogen niet worden toegepast in de zones 0, 1 en 2. Trekschakelaars mogen in de zones 1 en 2 toegepast worden, mits ze volledig uit niet geleidende materialen zijn opgebouwd.
In zone 3 mogen wandcontactdozen worden toegepast. De wandcontactdozen moeten dan wel voldoen aan een van de volgende 3 voorwaarden:
- Elke wandcontactdoos moet afzonderlijk worden gevoed door een beschermingstransformator, waardoor een veilige scheiding van de stroomketens (S-ketens) ontstaat. Zoals o.a. scheertransformators.
- De wandcontactdozen moeten worden gevoed door een SELV-keten (Safety Extra-Low Voltage) waarvan de grenswaarde van de aanrakingsspanning onder normale omstandigheden gelijk is aan 50 V bij wisselspanning en 120 V bij gelijkspanning (zonder rimpel).
- De wandcontactdozen zijn beveiligd door een aardlekschakelaar met een nominale aanspraakstroom van maximaal 30 mA.
Voor al het overige elektrische materieel gelden, indien ze niet gevoed worden door een SELV-keten, de volgende voorwaarden:
- In zone 0 mogen alleen toestellen toegepast worden die speciaal ontwikkeld zijn voor gebruik in een badkuip. Deze toestellen moeten bovendien vast bevestigd worden.
- In zone 1 mogen uitsluitend vast bevestigde warmwatertoestellen, zoals elektrische boilers, elektrische doorstroomtoestellen, gasgeisers en gasboilers met elektrische ontsteking en combiketels worden toegepast.
- In zone 2 mogen naast vast bevestigde warmwatertoestellen en vast bevestigde verlichtingstoestellen van klasse III worden toegepast.
Wasautomaten en wasdrogers mogen niet in de zones 0, 1 en 2 geplaatst worden. Moeten deze apparaten wel in de badkamer opgesteld worden, dan moet hier bij de bouwkundige indeling al rekening mee gehouden worden.
Potentiaal vereffening
NEN 1010:2007 + C1:2008 701.415.2: Aanvullende beschermende vereffening. Zie ook NPR 5310 blad 10.
Er moet potentiaalvereffening aangelegt te worden.
