Draad, leiding en kabel coderingen
CENELEC codering leidingen en kabels
Op elke verlengkabel staat een code met 8 tekens (letters en cijfers), aan de hand daarvan kunt u zien wat voor een kabel u heeft.

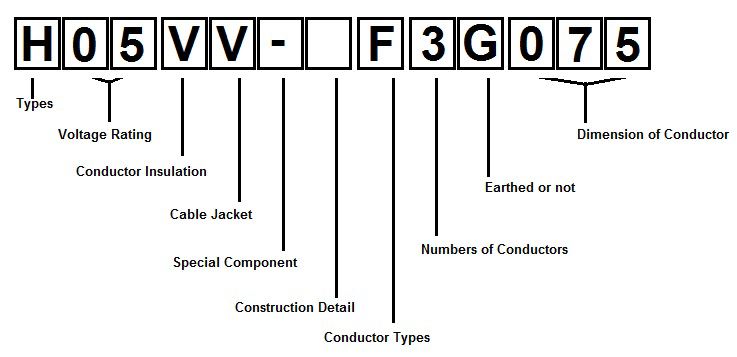

In onderstaande tabel ziet u deze codering uitgelegd;
| H | 05 | V | V | - | F | 3 | G | 075 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
1. Betekent:
H = geharmoniseerde kabel, dit betekent dat de kabel voldoet aan de gestelde Europese regels.
2. Het tweede cijfer geeft weer voor welke spanning de kabel geschikt is, de nominale spanning in V.
03 = Tot 300 V
05 = 300 tot 500 V
07 = 450 tot 750 V
1 = 600 tot 1000 V
3. Deze letter geeft aan waar de isolatiemantel die om het koper zit van gemaakt is.
V = PVC
R = Natuur of synthetisch rubber
S = Siliconen rubber
B = Synthetisch rubber
G = EVA
X = XLPE
4. Deze letter geeft aan waar de buitenmantel van gemaakt is.
V = PVC
R = Natuur- of Synthetisch rubber
N = Neopreenrubber
J = Glasfasergeflecht
T = Textilbeflechtung
Q = Polyurethaan
B = EPR
O = PU
7. Deze letter geeft de vorm van de koperen aders aan.
U = ronde enkeladerige kabel
R = ronde meeraderige kabel
K = fijnaderig voor snelle installatie
F = fijnaderig voor soepele kabel
H = fijnaderig voor soepele kabel
8. Dit cijfer geeft aan uit hoeveel aders de kabel bestaat.
9. Deze letter geeft de kleur van de aardekabel weer.
G = een geel-groene aardekabel
X = zonder een geel-groene aardekabel
10. Dit getal geeft de aderdoorsnede aan in mm2.
