Dimmers
Een dimmer is de verzamelnaam voor toestellen, vooral in het dagelijkse leven gebruikt, die door hun interne opbouw in staat zijn de aangelegde stroom en daarmee gepaardgaande spanning te regelen.
Dimmers kunnen als regeltransformator of electronisch uitgevoerd zijn.
De doorsnee dimmer, veel gebruikt om bijvoorbeeld lichtintensiteit te bepalen, bevat als belangrijkste actieve component een triac die in serie geplaatst wordt met het hoofdcircuit (bijvoorbeeld motorsturing, lamp, enz.). Bij wijzigen van de gate-spanning zal de faseaansnijding van de netspanning veranderen, zodat het gewenste vermogen naar de aangesloten verbruiker wordt doorgestuurd.
Een dimmer heeft een minimaal en maximaal aangesloten vermogen. Dimt men minder dan dit, dan zal de lamp gaan flikkeren, is het vermogen groter, dan kan de dimmer beschadigd raken. Veelal ligt de ondergrens bij 40 of 60 watt.
Dimmers worden i.p.v. schakelaars gebruikt. Deze hebben een fase en lamp aansluiting.
Het uitschakelen gebeurd door de draaiknop geheel linksom te draaien door de klik of de knop in te drukken zoals een druk-schakelaar.
Dimmers voor halogeenlampen
Voor halogeenlampen achter een conventionele transformator is meestal een ander (duurder) dimmertype nodig; voor lampen achter een elektronische transformator weer een andere ('tronic' dimmer).
Door dimmen daalt het stroomverbruik en stijgt de levensduur van de lampen, het rendement van de lamp neemt echter wel af omdat de hoeveelheid warmte (= verlies) minder snel afneemt dan de hoeveelheid licht. Daarnaast is de kleur van het gedimde licht ook geler. Als permanent minder licht nodig is is het beter om een lamp met minder vermogen te gebruiken.
Dimmers voor ledverlichting
Waarom is het uitzoeken van een led dimmer zo lastig?
Dit komt hoofdzakelijk vanwege het feit dat er gigantisch veel vormen led verlichting zijn, maar beduidend minder led dimmers. Hierdoor is er niet voor elk type led verlichting een aangewezen dimmer. Met behulp van deze tekst en stappenplan voorzien we u van een aantal handvatten en algemeen geldend advies omtrent led verlichting dimmen zodat u een geschikte dimmer voor uw situatie kunt uitkiezen en aansluiten.
Welke led dimmers zijn?
Led dimmers kunnen in twee hoofdcategorieën worden ingedeeld. Fase aansnijdende (ook wel leading edge genoemd) en fase afsnijdende (ook wel trailing edge genoemd) dimmers. Welke u nodig heeft, hangt af van het type led verlichting dat u heeft.
- Heeft u 12V led verlichting? Kies dan altijd voor een led dimmer met fase afsnijding.
- Heeft u 230V led verlichting? Dit is in principe niet dimbaar, tenzij expliciet vermeld wordt dat dit wel mogelijk is.

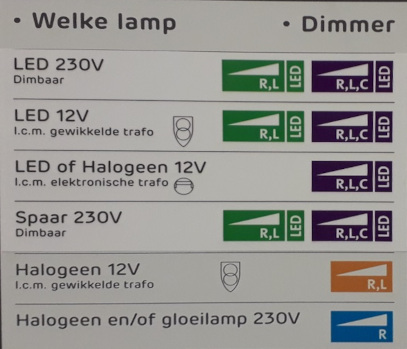

Fase-aansnij-dimmers herkent u aan de code R, L of RL.
Fase-afsnij-dimmers herkent u aan de code C of RC.
Er bestaan ook dimmers met een RLC code, dit zijn universele dimmers. Hiermee dimt u alle dimbare verlichting.

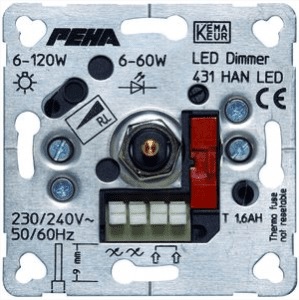

Op de afbeelding hiernaast ziet u een RL dimmer, dit is een fase-aansnij-dimmer. U vindt deze codes op het basiselement of op de verpakking.
Led dimmer aansluiten en afstellen
Nu heeft u, hopelijk, genoeg informatie om de juiste led dimmer te herkennen of uit te zoeken. In het volgende stappenplan begeleiden we bij het aansluiten en afstellen van een led dimmer. Dit is een stappenplan voor fase-aansnijdings-dimmers.
- Lees de bijgeleverde instructies en volg deze nauwkeurig op. Deze stap verschilt per dimmer.
Tip: Gaat u meerdere lampen op een dimmer aansluiten? Tel dan het vermogen van de lampen bij elkaar op. Zorg dat het totale vermogen van de lampen lager is dan het totale vermogen van de dimmer. - Verwijder de schakelaar.
- Zodra u de dimmer correct gemonteerd en aangezet heeft, dient u de verlichting zoveel mogelijk te dimmen door tegen de klok in te draaien. Draai vervolgens de weerstand op de dimmer zo ver mogelijk terug. U kunt dit het beste met een schroevendraaier doen.
Tip: Het kan zo zijn dat de verlichting gaat knipperen. U hoeft hier niet van te schrikken. - Nu dient u langzamerhand de weerstand steeds verder naar rechts te draaien. Doe dit net zo lang totdat de verlichting stabiel brand. Wacht vervolgens een tijdje om te controleren of de verlichting niet alsnog gaat knipperen.
- Plaats het afdekplaatje op de dimmer, als de dimmer naar behoren werkt.
