Hoofdschakelaar

Een hoofdschakelaar, ook wel lastscheider genoemd, is een schakelaar waarmee de volledige installatie in een handeling in- of uitgeschakeld kan worden. In een groepenkast dient een hoofdschakelaar aanwezig te zijn, het is een verplicht onderdeel van een groepenkast.

Sinds september 2005 is een hoofdschakelaar verplicht in iedere groepenkast. Elke woning waarvoor een bouwvergunning is afgegeven na deze datum is verplicht een hoofdschakelaar te gebruiken.

NEN 1010:2007 + C1:2008 536.2.1.5: Elke schakel- en verdeelinrichting moet door een enkel toestel kunnen worden gescheiden.

Indien de bedrijsomstandigheden in niet tot bewoning bestemde gebouwen dit noodzakelijk maken mag een schakel- en verdeelinrichting worden gesplitst in twee gedeelten, die elk met een enkel toestel kunnen worden gescheiden.

NEN 1010:2007 + C1:2008 536.2.2.1: Scheiders moeten alle actieve delen van de stroomketen doeltreffend onderbreken en voldoen aan het bepaalde in 536.1.2.

Scheiders moeten voldoen aan het bepaalde in 536.2.2.2 t/m 536.2.2.8.

Hoofdschakelaar in de groepenkast

De functie van een hoofdschakelaar is het in- of uitschakelen van de volledige installatie met een handeling.

Een 4-polige hoofdschakelaar heeft vier vrije modules nodig en een 2-polige hoofdschakelaar neemt twee vrije modules in beslag. Een hoofdschakelaar dient rechtsonder in de groepenkast op de DIN-rail gemonteerd te worden.

Of er een 40 of 63 ampère schakelaar nodig is, heeft te maken met de binnenkomende stroom in het pand. In standaard woninginstallaties is meestal een 40 ampère hoofdschakelaar voldoende. Bij het gebruik van krachtgroepen of grote industriële installaties wordt vaak een 63 ampère variant ingebouwd.

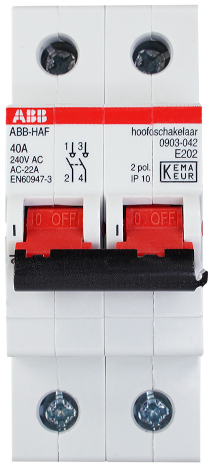

2 polige hoofdschakelaar Hoofdschakelaar 4 polig

Bij een 40 A 6 mm2 aansluitdraad en bij een 63 A hoofdschakelaar gebruik je 6 of 10 mm2 aansluitdraad.
