Kabelschoenen
Een kabelschoen is een veelgebruikt onderdeel in de elektrotechniek. Het is een connector om een kabel te verbinden met een vlak aansluitstuk, gewoonlijk een kopergeleider. De kabelschoen wordt gewoonlijk aan de kabel gekrompen. Een kwalitatief goede kabelschoen is gemaakt uit zuiver koper en heeft een zachte metallisatie om het elektrisch contact te verbeteren. Om geen extra opwarming te veroorzaken is de contactoppervlakte van de kabel naar de kabelschoen en van de kabelschoen naar de vlakke koper geleider enkele malen groter dan de doorsnede van de geleider.
Toepassing
Krimptechniek wordt toegepast op:
- ronde geleiders (vlakdraad enkel in volledig krimpsysteem bij enkele leveranciers)
- niet-massieve geleiders (litze, Engels: stranded)
- met standaardafmetingen: 0,75 - 1,5 - 2,5 - 4 - 6 - 10 - 16 - 25 - 35 - 50 - 70 - 95 - 120 - 150 - 185 - 240 - 300 - 400 - 500 - 630 mm2
Geïsoleerde kabelschoenen
Maten
We hebben 4 maten ter beschikking:
| Ader diameter | Kleur schoen |
|---|---|
| 0,25 - 1,00 mm2 | Geel of groen |
| 0,75 - 1,5 mm2 | Rood |
| 1,5 - 2,5 mm2 | Blauw |
| 4 - 6 mm2 | Geel |
De rode kan volgens specificatie ook bij 0,5 mm2 gebruikt worden, maar dan moet er wel een goede tang gebruikt worden en een trektest gedaan worden.
Types
| Verbindings methode | Verbindings methode | Maten | |||
|---|---|---|---|---|---|
| Geel | Rood | Blauw | Geel | ||
| Bout | Ring | M3 - M10 | M3 - M10 | M4 - M12 | |
| Schroef blok | Vork | M2 - M6 | M3 - M6 | M3 - M6 | |

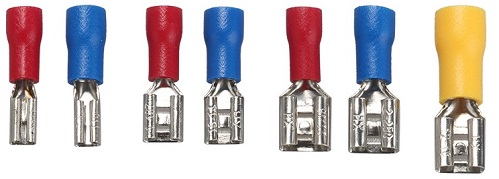

| Vlakstekker | Female ongeïsoleerd | 2,8, 4,8, 6,3 mm | 2,8, 4,8, 6,3 mm | 6,3 mm | |
| Vlakstekker | Female geïsoleerd | 4,8, 6,3 mm | 4,8 6,3 mm | 6,3 mm | |
| Vlakstekker | Male | 2,8, 4,8, 6,3 mm | 2,8, 4,8, 6,3 mm | 6,3 mm | |
| Vlakstekker | Female + male | 6,3 mm | 6,3 mm | 6,3 mm | |
| Rondstekker | Male / female | 4 mm | 5 mm | 5 mm | |
| Schroefklem | Pin | 10, 13 mm | 10, 13, 17 mm | 13, 17 mm | |
| Koppelstuk | Ja | Ja | Ja | ||
Montage
Om een kabelschoen te monteren dienen we eerst een stuk isolatie met een striptang te verwijderen. Dit komt vrij nauwkeurig. Te kort en er onstaat een slecht contact in de krimp en te lang dan steekt de kern eruit. We steken de draad in de schoen en krimpen de schoen vast met een geschikte tang.

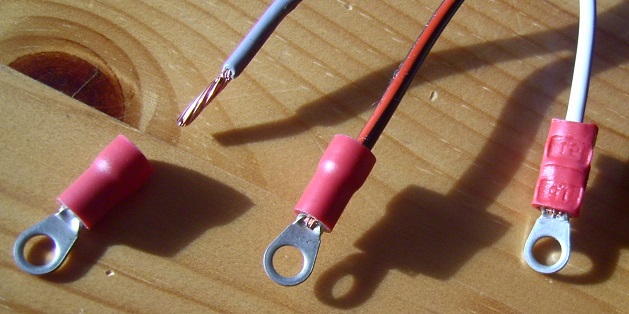

Drie stappen.

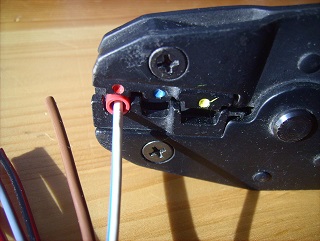

We klemmen de kabelschoen los in de tang en steken dan de draad erin.
Krimptang met verwisselbare bekken.
Als we het goed gedaan hebben ziet het eruit als onderstaand.
Voor en na krimpen van de schoen.
Te grote matrijs.
Te kleine matrijs.

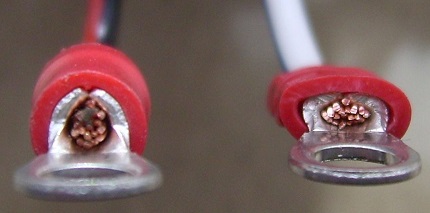

Goede krimp.
Slechte krimp
Krimptangen

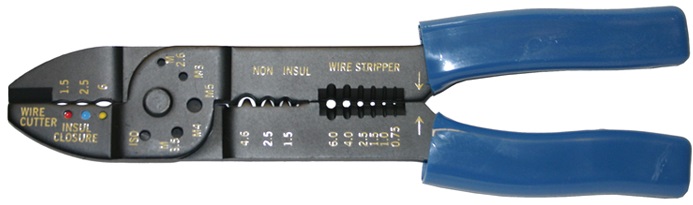

Een tang voor hobbyisten. Deze is niet geschikt voor professioneel gebruik.

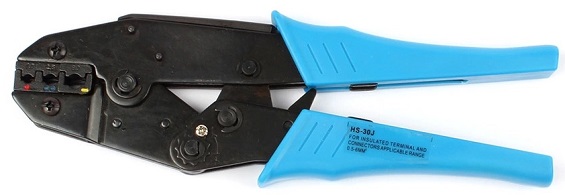

Krimptang voor geïsoleerde en ongeïsoleerde kabelschoenen.
Krimptang met verwisselbare bekken voor professioneel gebruik.

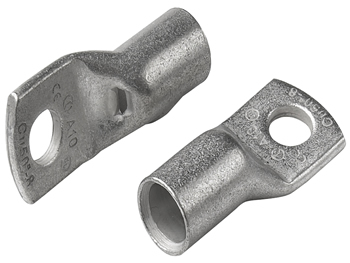

Ongeïsoleerde kabelschoenen
Vanaf 6 mm2 zijn alleen nog maar ongeïsoleerde kabelschoenen beschikbaar.
Indien gewenst kan men over de krimp en een deel van de draad een krimpkous aanbrengen.
Schoenen voor aluminium kabels
Het standaard schakel materiaal is voor gebruik met koperdraad bedoeld. In de distributie wordt veel met aluminiumkabels gewerkt omdat dit goedkoper is.
Indien koper en aluminium met elkaar in verbinding komen krijg je contact corrosie wat tot slechte verbindigen kan leiden. Om dit te voorkomen dienen we speciale schoenen en klemmen te gebruiken.
Met deze schoen kan je betrouwbare verbindengen maken met aluminium kabels.
