Meetapparatuur
Meten is het uitdrukken van een waargenomen grootheid in een getal met een relevante eenheid die vergeleken kan worden met andere waardes van eenzelfde grootheid. Hiervoor kunnen meetinstrumenten worden gebruikt. Meting is echter niet beperkt tot natuurkundige grootheden, maar strekt zich uit tot een kwantitatieve beschrijving van de gehele werkelijkheid.
Catagorieaanduiding
In IEC61010-1 wordt ook de betekenis van de catagorieaanduidingen (CAT aanduidingen) beschreven. De CAT-aanduiding geeft aan waar in het net en hoe ver van de voedingsbron (de distributie transformator) de meter mag worden toegepast. Hoe dicher bij de bron des te hoger zijn namelijk de transiënten in het net waartegen het meetinstrument bestand moet zijn. Transiënten zijn kortdurende overspanningen, spanningspiekjes. Ze ontstaan bijvoorbeeld door schakelhandelingen in het net en door een inductie bij een blikseminslag.
Er zijn vier catagorieaanduidingen CAT I, CAT II, CAT III en CAT IV. Hoe hoger de cat aanduiding, des te dichter bij de bron mag het meetinstrument worden toegepast. Met een CAT IV-meter mag dus overal in het laagspanningsnet worden gemeten.
| Catagorie | Gebruik |
|---|---|
| CAT I | Electronische apparatuur. |
| CAT II | Toestellen 230 V, 230 V wcd's op meer dan 10 m uit de CAT III zone. |
| CAT III | 230/400 V wcd-machines, schakel & verdeel inrichtingen |
| CAT IV | Hoofdverdeelinrichtingen, buiteninstallaties, binnenkomende installaties. |
Spanningtesters
Fittingschroevendraaier
De fittingschroevendraaier heeft een neonlampje dat oplicht als er spanning op de pen staat. Men moet dan ook det de duim op de kop van de schroeverdraaier drukken. Deze zijn niet zo betrouwbaar omdat sommige merken schakelaars ook in de uitstand het lampje zwakker laten oplichten.
Capacitieve spanningtester

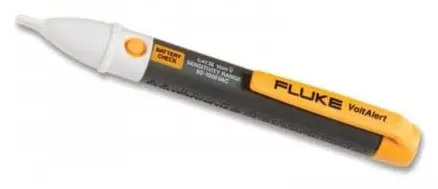

Meet het door AC-spanning opgewekte stabiele elektrostatische veld door de isolatie heen, zonder dat er contact gemaakt hoeft te worden met de blootliggende geleider. Als de punt rood oplicht, is er spanning aanwezig.
Belangrijkste kenmerken:
- Voltbeat™-technologie en continue zelftest - zodat u altijd weet dat hij het doet
- Als er spanning wordt gedetecteerd, licht de punt op en klinkt er een pieptoon
- CAT IV 1000 V voor extra bescherming
- Vergroot bereik: 90 V tot 1000 V AC of 200 V tot 1000 V AC, afhankelijk van het model
- Ook is er een model voor regelschakelingen, met een bereik van 20 V tot 90 V AC, leverbaar

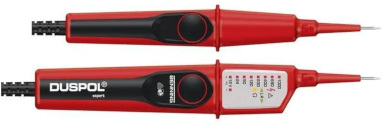

Multifunctionele spanningtester
Functionaliteit:
- Veilige spanningstest tot 1000 V AC/DC
- Trilalarm voor betrouwbare spanningsdetectie
- Spanningstest met hoge weerstand zonder op een drukknop te drukken
- Schakelbaar belastingscircuit, foutieve metingen door capacitieve en inductieve spanningen worden uitgesloten door het bewust inschakelen van de belasting met behulp van drukknoppen
- Bewuste activering van een 30 mA aardlekschakelaar
- Fasevolgordetest
- Enkelpolige fasetest
Universeel meter
Een universeelmeter meet spanning, stroom en weerstand. Luxere kunnen ook de frequentie van AC meten.
De weerstandmeting wordt met een lage spanning gedaan waardoor deze niet geschikt zijn voor isolatie testen.
Met deze meters kunnen ook diodes getest worden.
Veel universeelmeters zijn CAT III 1000 V / CAT IV 600 V.

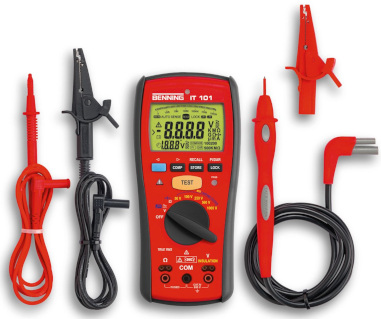

Willen we ook isolatiewaardes meten dan dienen we een geschikte meter te kopen welke met de juiste spanning kan meten.
Om de aardweerstand te kunnen meten moet de meter lage weerstandswaarde kunnen meten en over een nulling beschikken om de weerstand van de testkabels uit het resultaat te halen.
Voor metingen aan electrische installaties is het veiliger om een meter te gebruiken die GEEN stroommetingen kan doen.
Stroomtang

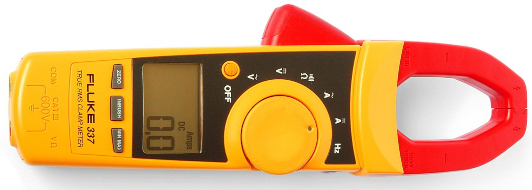

Voor stroommetingen kunnen we een stroomtang gebruiken zodat we de ader waarin we willen meten niet hoeven los te koppelen.
Een stroomtang - ook wel ampèretang - is een bijzondere vorm van een ampèremeter bedoeld om wisselstroom of gelijkstroom mee te kunnen meten. Een stroomtang wordt gebruikt in plaats van een conventionele ampèremeter als de geleiders niet onderbroken kunnen of mogen worden en wel stroom gemeten moet worden. Voor het permanent meten van grote stromen in bijvoorbeeld een algemeen laagspanningsbord, worden stroomtransformatoren in combinatie met ampèremeters gebruikt.
Aardlekstroomtang
Een bijzondere ampèretang is de aardlekstroomtang. Dit instrument heeft een hoge nauwkeurigheid en kan meten tot op 10 micro-ampère.
