Stekkers en stopcontacten

Types van stekkers en stopcontacten voor huishoudelijk en kantoor gebruik

Wereldwijd zijn er op dit moment zo'n 15 verschillende soorten elektrische stekkers in gebruik voor huishoudelijke toepassingen. Ze hebben allemaal een letter toegewezen gekregen door het Amerikaanse Department of Commerce International Trade Administration (ITA), beginnend bij de A en eindigend met de letter O. De toewijzing van de letters is willekeurig gebeurd, dus veel hoef je daar niet achter te zoeken.

Klik hier voor een wereldkaart met daarop het type stekker en contactdoos dat in elk land wordt gebruikt.

Type A 2 pinnen ongeaard 15 A bijna altijd 100 - 127 V stopcontact compatibel met stekkertype A Meer informatie	Type B 3 pinnen geaard 15 A bijna altijd 100 - 127 V stopcontact compatibel met stekkertypes A & B Meer informatie	Type C 2 pinnen ongeaard 2,5 A 220 - 240 V stopcontact compatibel met stekkertype C Meer informatie	Type D 3 pinnen geaard 5 A 220 - 240 V stopcontact compatibel met stekkertypes C & D (onbedoelde, en dus onveilige compatibiliteit met E & F) Meer informatie
Type E 2 pinnen geaard 16 A 220 - 240 V stopcontact compatibel met stekkertypes C, E & F Meer informatie	Type F 2 pinnen geaard 16 A 220 - 240 V stopcontact compatibel met stekkertypes C, E & F Meer informatie	Type G 3 pinnen geaard 13 A 220 - 240 V stopcontact compatibel met stekkertype G Meer informatie	Type H 3 pinnen geaard 16 A 220 - 240 V stopcontact compatibel met stekkertypes C & H (onbedoelde, en dus onveilige compatibiliteit met E & F) Meer informatie
Type I 2 of 3 pinnen 2 pinnen: ongeaard / 3 pinnen: geaard 10 A 220 - 240 V stopcontact compatibel met stekkertype I Meer informatie	Type J 3 pinnen geaard 10 A 220 - 240 V stopcontact compatibel met stekkertypes C & J Meer informatie	Type K 3 pinnen geaard 16 A 220 - 240 V stopcontact compatibel met stekkertypes C & K (onbedoelde, en dus onveilige compatibiliteit met E & F) Meer informatie	Type L 3 pinnen geaard 10 A & 16 A 220 - 240 V 10 A-stopcontact compatibel met stekkertypes C & L (10 A-versie) 16 A-stopcontact compatibel met stekkertype L (16 A-versie) Meer informatie
Type M 3 pinnen geaard 15 A 220 - 240 V stopcontact compatibel met stekkertype M Meer informatie	Type N 3 pinnen geaard 10 A & 20 A 220 - 240 V stopcontact compatibel met stekkertypes C & N Meer informatie	Type O 3 pinnen geaard 16 A 220 - 240 V stopcontact compatibel met stekkertypes C & O (onbedoelde, en dus onveilige compatibiliteit met E & F) Meer informatie

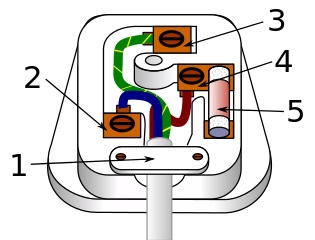

In de G stekker zit meestal een zekering.

Landenlijst

Hieronder staat een exhaustieve lijst van alle landen ter wereld met hun respectievelijke stopcontacten/stekkers en voltage/aantal hertz. Als je de tabel bekijkt, zie je duidelijk dat in de meeste landen een netspanning van 220 à 240 volt (met 50 of 60 Hz) gangbaar is; de landen met 110-127 volt zijn zwaar in de minderheid. Uit de lijst blijkt ook dat stekkertypes A en C wereldwijd het meest gebruikt worden.

Als je de hele lijst eens overloopt, zal je zien dat landen in het algemeen een eenduidige contactdoos- en netspanningsstandaard hebben. In veel Latijns-Amerikaanse, Afrikaanse en Aziatische landen is dat echter niet het geval: ze gebruiken vaak onderling niet-uitwisselbare systemen door elkaar en soms is het voltage binnen eenzelfde land verschillend van streek tot streek. Het hoeft geen betoog dat het voor toeristen behoorlijk moeilijk is om uit te vissen welke adapter of transformator ze nodig zullen hebben op reis. Als er voor een bepaald land extra informatie nodig is, dan staat de naam rood gemarkeerd. Erop klikken, brengt je dan naar een gedetailleerde beschrijving van de situatie ter plekke.

Land / staat / territorium	Enkelfasige netspanning (volt)	Frequentie (hertz)	Soort stekker
Abu Dhabi (Verenigde Arabische Emiraten)	230 V	50 Hz	G
Afghanistan	220 V	50 Hz	C / F
Albanië	230 V	50 Hz	C / F
Algerije	230 V	50 Hz	C / F
Amerikaanse Maagdeneilanden	110 V	60 Hz	A / B
Amerikaans-Samoa	120 V	60 Hz	A / B / F / I
Andorra	230 V	50 Hz	C / F
Angola	220 V	50 Hz	C
Anguilla	110 V	60 Hz	A / B
Antigua en Barbuda	230 V	60 Hz	A / B
Argentinië	220 V	50 Hz	C / I
Armenië	230 V	50 Hz	C / F
Aruba	120 V	60 Hz	A / B / F
Australië	230 V	50 Hz	I
Azerbeidzjan	220 V	50 Hz	C / F
Azoren	230 V	50 Hz	B / C / F
Bahama's	120 V	60 Hz	A / B
Bahrein	230 V	50 Hz	G
Balearen	230 V	50 Hz	C / F
Bangladesh	220 V	50 Hz	A / C / D / G / K
Barbados	115 V	50 Hz	A / B
Belau (Palau)	120 V	60 Hz	A / B
België	230 V	50 Hz	C / E
Belize	110 V / 220 V	60 Hz	A / B / G
Benin	220 V	50 Hz	C / E
Bermuda	120 V	60 Hz	A / B
Bhutan	230 V	50 Hz	C / D / G
Bolivia (Bolivië)	230 V	50 Hz	A / C
Bonaire	127 V	50 Hz	A / C
Bosnië en Herzegovina	230 V	50 Hz	C / F
Botswana	230 V	50 Hz	D / G
Brazilië	127 V / 220 V	60 Hz	C / N
Britse Maagdeneilanden	110 V	60 Hz	A / B
Brunei	240 V	50 Hz	G
Bulgarije	230 V	50 Hz	C / F
Burkina Faso	220 V	50 Hz	C / E
Burundi	220 V	50 Hz	C / E
Cambodja	230 V	50 Hz	A / C / G
Canada	120 V	60 Hz	A / B
Canarische Eilanden	230 V	50 Hz	C / E / F
Centraal-Afrikaanse Republiek (Centraal-Afrika)	220 V	50 Hz	C / E
Chili	220 V	50 Hz	C / L
China (Volksrepubliek China)	220 V	50 Hz	A / C / I
Christmaseiland (Kersteiland)	230 V	50 Hz	I
Cocoseilanden (Keelingeilanden)	230 V	50 Hz	I
Colombia	110 V	60 Hz	A / B
Comoren (Unie der Comoren)	220 V	50 Hz	C / E
Congo-Brazzaville (Republiek Congo)	230 V	50 Hz	C / E
Congo-Kinshasa (Democratische Republiek Congo)	220 V	50 Hz	C / D / E
Cookeilanden	240 V	50 Hz	I
Costa Rica	120 V	60 Hz	A / B
Cuba	110 V / 220 V	60 Hz	A / B / C / L
Curaçao	127 V	50 Hz	A / B
Cyprus	230 V	50 Hz	G
Denemarken	230 V	50 Hz	C / E / F / K
Djibouti	220 V	50 Hz	C / E
Dominica (Gemenebest Dominica)	230 V	50 Hz	D / G
Dominicaanse Republiek	120 V	60 Hz	A / B
Dubai (Verenigde Arabische Emiraten)	230 V	50 Hz	G
Duitsland	230 V	50 Hz	C / F
Ecuador	120 V	60 Hz	A / B
Egypte	220 V	50 Hz	C / F
El Salvador	120 V	60 Hz	A / B
Equatoriaal-Guinea	220 V	50 Hz	C / E
Eritrea	230 V	50 Hz	C / L
Estland	230 V	50 Hz	C / F
Ethiopië	220 V	50 Hz	C / F
Faeröer (Faröer)	230 V	50 Hz	C / E / F / K
Falklandeilanden	240 V	50 Hz	G
Fiji	240 V	50 Hz	I
Filipijnen (Filippijnen)	220 V	60 Hz	A / B / C
Finland	230 V	50 Hz	C / F
Frankrijk	230 V	50 Hz	C / E
Frans-Guyana	220 V	50 Hz	C / D / E
Gabon	220 V	50 Hz	C
Gambia	230 V	50 Hz	G
Gazastrook (Gaza)	230 V	50 Hz	C / H
Georgië	220 V	50 Hz	C / F
Ghana	230 V	50 Hz	D / G
Gibraltar	230 V	50 Hz	G
Grenada	230 V	50 Hz	G
Griekenland	230 V	50 Hz	C / F
Groenland	230 V	50 Hz	C / E / F / K
Guadeloupe	230 V	50 Hz	C / E
Guam	110 V	60 Hz	A / B
Guatemala	120 V	60 Hz	A / B
Guinee (Guinee-Conakry)	220 V	50 Hz	C / F / K
Guinee-Bissau	220 V	50 Hz	C
Guyana (Coöperatieve Republiek Guyana)	120 V / 240 V	60 Hz	A / B / D / G
Haïti	110 V	60 Hz	A / B
Honduras	120 V	60 Hz	A / B
Hongarije	230 V	50 Hz	C / F
Hongkong (Hong Kong)	220 V	50 Hz	G
Ierland	230 V	50 Hz	G
IJsland	230 V	50 Hz	C / F
India	230 V	50 Hz	C / D / M
Indonesië	230 V	50 Hz	C / F
Irak	230 V	50 Hz	C / D / G
Iran	230 V	50 Hz	C / F
Israël	230 V	50 Hz	C / H
Italië	230 V	50 Hz	C / F / L
Ivoorkust	220 V	50 Hz	C / E
Jamaica	110 V	50 Hz	A / B
Japan	100 V	50 Hz / 60 Hz	A / B
Jemen	230 V	50 Hz	A / D / G
Jordanië	230 V	50 Hz	C / D / F / G / J
Kaaimaneilanden (Caymaneilanden)	120 V	60 Hz	A / B
Kaapverdië (Kaapverdische Eilanden)	230 V	50 Hz	C / F
Kameroen	220 V	50 Hz	C / E
Kanaaleilanden (Guernsey & Jersey)	230 V	50 Hz	C / G
Katar (Qatar)	240 V	50 Hz	G
Kazachstan	220 V	50 Hz	C / F
Kenia (Kenya)	240 V	50 Hz	G
Kirgizië (Kirgistan)	220 V	50 Hz	C / F
Kiribati	240 V	50 Hz	I
Koeweit	240 V	50 Hz	G
Kosovo	230 V	50 Hz	C / F
Kroatië	230 V	50 Hz	C / F
Laos	230 V	50 Hz	A / B / C / E / F
Lesotho	220 V	50 Hz	M
Letland	230 V	50 Hz	C / F
Libanon	230 V	50 Hz	C / D / G
Liberia	120 V	60 Hz	A / B
Libië	230 V	50 Hz	C / L
Liechtenstein (Vorstendom Liechtenstein)	230 V	50 Hz	C / J
Litouwen	230 V	50 Hz	C / F
Luxemburg	230 V	50 Hz	C / F
Macau (Macao)	220 V	50 Hz	G
Macedonië	230 V	50 Hz	C / F
Madagaskar (Malagasi)	220 V	50 Hz	C / E
Madeira	230 V	50 Hz	C / F
Malawi	230 V	50 Hz	G
Maldiven (Malediven)	230 V	50 Hz	C / D / G / J / K / L
Maleisië	240 V	50 Hz	G
Mali	220 V	50 Hz	C / E
Malta	230 V	50 Hz	G
Man (eiland Man)	230 V	50 Hz	C / G
Marokko	220 V	50 Hz	C / E
Marshalleilanden	120 V	60 Hz	A / B
Martinique	220 V	50 Hz	C / D / E
Mauritanië	220 V	50 Hz	C
Mauritius	230 V	50 Hz	C / G
Mayotte	230 V	50 Hz	C / E
Mexico	127 V	60 Hz	A / B
Micronesia	120 V	60 Hz	A / B
Moldavië	230 V	50 Hz	C / F
Monaco	230 V	50 Hz	C / E / F
Mongolië	230 V	50 Hz	C / E
Montenegro	230 V	50 Hz	C / F
Montserrat	230 V	60 Hz	A / B
Mozambique	220 V	50 Hz	C / F / M
Myanmar (verouderd: Birma)	230 V	50 Hz	A / C / D / G / I
Namibië	220 V	50 Hz	D / M
Nauru	240 V	50 Hz	I
Nederland	230 V	50 Hz	C / F
Nepal	230 V	50 Hz	C / D / M
Nicaragua	120 V	60 Hz	A / B
Nieuw-Caledonië	220 V	50 Hz	C / F
Nieuw-Zeeland	230 V	50 Hz	I
Niger	220 V	50 Hz	C / D / E / F
Nigeria	230 V	50 Hz	D / G
Niue	230 V	50 Hz	I
Noord-Cyprus	230 V	50 Hz	G
Noord-Ierland	230 V	50 Hz	G
Noord-Korea	220 V	50 Hz	C
Noorwegen	230 V	50 Hz	C / F
Norfolk (eiland)	230 V	50 Hz	I
Oeganda (Uganda)	240 V	50 Hz	G
Oekraïne	230 V	50 Hz	C / F
Oezbekistan	220 V	50 Hz	C / F
Oman (Sultanaat Oman)	240 V	50 Hz	G
Oostenrijk	230 V	50 Hz	C / F
Oost-Timor (Timor-Leste)	220 V	50 Hz	C / E / F / I
Pakistan	230 V	50 Hz	C / D
Palau (Belau)	120 V	60 Hz	A / B
Palestina	230 V	50 Hz	C / H
Panama	120 V	60 Hz	A / B
Papoea-Nieuw-Guinea	240 V	50 Hz	I
Paraguay	220 V	50 Hz	C
Peru	220 V	60 Hz	A / C
Pitcairneilanden	230 V	50 Hz	I
Polen	230 V	50 Hz	C / E
Portugal	230 V	50 Hz	C / F
Puerto Rico	120 V	60 Hz	A / B
Qatar (Katar)	240 V	50 Hz	G
Reunion	230 V	50 Hz	C / E
Roemenië	230 V	50 Hz	C / F
Rusland (officieel: de Russische Federatie)	220 V	50 Hz	C / F
Rwanda	230 V	50 Hz	C / J
Saba	110 V	60 Hz	A / B
Saint-Barthélemy (Sint-Bartholomeus)	230 V	60 Hz	C / E
Federatie van Saint Christopher en Nevis)	230 V	60 Hz	D / G
Saint Lucia	230 V	50 Hz	G
Saint Vincent en de Grenadines	110 V / 230 V	50 Hz	A / B / G
Salomonseilanden (Solomoneilanden)	230 V	50 Hz	G / I
Samoa (verouderd: West-Samoa)	230 V	50 Hz	I
San Marino	230 V	50 Hz	C / F / L
Sao Tomé en Principe	230 V	50 Hz	C / F
Saoedi-Arabië (Saudi-Arabië)	230 V	60 Hz	G
Senegal	230 V	50 Hz	C / D / E / K
Servië	230 V	50 Hz	C / F
Seychellen	240 V	50 Hz	G
Sierra Leone	230 V	50 Hz	D / G
Singapore	230 V	50 Hz	G
Sint-Bartholomeus (Saint-Barthélemy)	230 V	60 Hz	C / E
Sint Eustatius	110 V / 220 V	60 Hz	A / B / C / F
Sint-Helena	230 V	50 Hz	G
Sint-Maarten (Franse Antillen)	220 V	60 Hz	C / E
Sint Maarten (Nederlandse Antillen)	110 V	60 Hz	A / B
Slovenië	230 V	50 Hz	C / F
Slowakije (Slovakije)	230 V	50 Hz	C / E
Soedan (Sudan)	230 V	50 Hz	C / D
Somalië	220 V	50 Hz	C
Somaliland	220 V	50 Hz	C
Spanje	230 V	50 Hz	C / F
Sri Lanka	230 V	50 Hz	D / G
Suriname	127 V / 230 V	60 Hz	A / B / C / F
Swaziland	230 V	50 Hz	M
Syrië	220 V	50 Hz	C / E / L
Tadzjikistan	220 V	50 Hz	C / F
Tahiti	220 V	50 Hz / 60 Hz	C / E
Taiwan	110 V	60 Hz	A / B
Tanzania	230 V	50 Hz	D / G
Thailand	230 V	50 Hz	A / B / C / O
Togo	220 V	50 Hz	C
Tokelau	230 V	50 Hz	I
Tonga	240 V	50 Hz	I
Trinidad en Tobago	115 V	60 Hz	A / B
Tsjaad	220 V	50 Hz	C / D / E / F
Tsjechië	230 V	50 Hz	C / E
Tunesië	230 V	50 Hz	C / E
Turkije	230 V	50 Hz	C / F
Turkmenistan	220 V	50 Hz	C / F
Turks- en Caicoseilanden	120 V	60 Hz	A / B
Tuvalu	230 V	50 Hz	I
Uruguay	220 V	50 Hz	C / F / L
Vanuatu	230 V	50 Hz	I
Vaticaanstad	230 V	50 Hz	C / F / L
Venezuela	120 V	60 Hz	A / B
Verenigde Arabische Emiraten	230 V	50 Hz	G
Verenigd Koninkrijk van Groot-Brittannië en Noord-Ierland	230 V	50 Hz	G
Verenigde Staten van Amerika	120 V	60 Hz	A / B
Vietnam	220 V	50 Hz	A / C / D
Wit-Rusland	220 V	50 Hz	C / F
Zambia	230 V	50 Hz	C / D / G
Zimbabwe	240 V	50 Hz	D / G
Zuid-Afrika	230 V	50 Hz	C / D / M / N
Zuid-Korea	220 V	60 Hz	C / F
Zuid-Soedan	230 V	50 Hz	C / D
Zweden	230 V	50 Hz	C / F
Zwitserland	230 V	50 Hz	C / J

Combinaties die mogelijk zijn met de in Nederland en België gebruikelijke stopcontacten

		Zonder aarde	NL-randaarde	B-terre(2)	Euro
Beschermingsklasse		Klasse 0	Klasse 1	Klasse 1	Klasse 2
	Aarde
Ongeaard		Ja	Nee(1)	Nee	Nee
NL-randaarde		Ja	Ja	Nee	Nee
B-terre(2)		Ja	Nee	Ja	Nee
Beide aardingen		Ja	Ja	Ja	Nee
Zonder aarde, contourstekker		Ja	Ja	Ja	Nee
Eurostekker		Ja	Ja	Ja	Ja

De rode combinatie zijn gevaarlijk. Dit wordt vaak onbewust gedaan. Dit is ook een rede om type C stopcontacten uit te bannen.

Is het toestel klasse 0 en heeft men een geaarde stekker gebruikt dan is er geen gevaar. Beter is het om een dubbel geïsoleerde kabel met aangegoten stekker te gebruiken. Voor schemerlampen zijn er sets tekoop met een snoer schakelaar.

1. Soms wordt de stekker met een mes bijgewerkt zodat hij toch past. Het kan ook met een verloopstukje. Beide zijn verboden.
2. In Vlaanderen spreekt men van terre waar men in Nederland aarde zegt.

Toestel stekkers en chassisdelen - IEC 60320

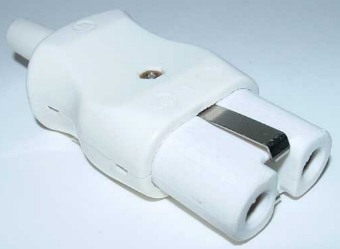

Voor de komst van de IEC 60320 serie toestelstekkers werd een model gebruikt dat ook als contrstekker gebruikt kon worden maar met een dubieus kontakt. De stekkers waren er met en zonder aardlip.

Geaarde toestelstekker voor warme en hete apparaten.

Appliance couplers

Appliance couplers

Connector	Appliance inlet	Diagram	Pin spacing, centres (mm)	Earth contact	Appliance class	Rewirable connector allowed?	Max. current (A)	Max. pin temp. (°C)	Remarks and example uses
C1	C2		6.6	No	II	No	0.2	70	Not polarized. Electric shaver.
C3	C4		10	No	II		2.5	70	Polarized; similar connector to C5/C6 but with a key ridge instead of an earthing conductor, withdrawn from standard.
C5	C6		10 (H) 4.5 (V)	Yes	I	No	2.5	70	Many small switched-mode power supplies used for laptops. Commonly referred to as a Clover-leaf or Mickey Mouse connector due to its shape.
C7	C8		8.6	No	II	No	2.5	70	Not polarized. Domestic audio, video, radio equipment and double insulated power supplies. C8 inlet is 10 mm deep, C8A and C8B inlets are 15.5 mm deep. Commonly referred to as a "figure of 8" in the UK. There is a similar polarized connector having one squared side, see below, but this is not part of the standard. The squared side is the N.
C9	C10		10	No	II	No	6	70	Not polarized. This kind of coupler is used by Roland Corporation for a couple of synthesizer and drum computer models (for example: TR-909) and by Revox for many older models of their HiFi equipment (for example: A76, A77, A78, B77, B225). Was also used heavily on Marantz Hifi equipment in the 1980s and 1990s
C11	C12		10	No	II		10	70	Polarized, similar to C9 with a slot in the connector, withdrawn from standard.
C13	C14		14 (H) 4 (V)	Yes	I	Yes	10	70	Very common on personal computers and peripherals. Commonly but incorrectly referred to as a "kettle cord", but kettles actually require the C15/C16.
C15	C16		14 (H) 4 (V)	Yes	I	Yes	10	120	For use in high temperature settings (for example, electric kettle, computer networking closets). Also used in Cisco Catalyst series switches, Cisco MDS9500 series rack-mounted SAN switches, HP Procurve switches, Dell PowerConnect switches and early Xbox 360 power supplies.
C15A	C16A		14 (H) 4 (V)	Yes	I	Yes	10	155	For use in very high temperature settings. Similar to C15/C16, but the top is narrowed to exclude the C15 cord connector.
C17	C18		14	No	II	No	10	70	Xbox power supply, some VACuum cleaners, CPAP machines, audio equipment, televisions, medical devices.
C19	C20		13 (H) 8 (V)	Yes	I	Yes	16	70	Common on Enterprise-class servers and datacenter rack-mounted power distribution units.
C21	C22		13 (H) 8 (V)	Yes	I	Yes	16	155	High-temperature variant of C19/C20
C23	C24		13	No	II	No	16	70	Ungrounded variant of C19/C20

Interconnection couplers

Interconnection couplers are similar to appliance couplers, but the appliance outlet is built into a piece of equipment, while the plug connector is attached to a cord. They are identified by letters, not numbers, with one letter identifying the plug connector, and the alphabetical next letter identifying the mating appliance outlet. For example, an E plug fits into an F outlet.

The dimensions and tolerances for plug connectors and appliance outlets are given in standard sheets, which are dimensioned drawings showing the features required for safety and interchangeability.

Interconnection couplers

Plug connector	Appliance outlet	Drawing	Pin spacing, centres (mm)	Earth contact	Appliance class	Rewirable connector allowed?	Max. current (A)	Remarks and example uses
A	B		10 (H) 4.5 (V)	Yes	I	No	2.5	Commonly referred to as a Clover-leaf or Mickey Mouse connector due to its shape.
C	D		8.6	No	II	No	2.5	Not polarized. Commonly referred to as a "figure of 8" or "figure 8".
E	F		14 (H) 4 (V)	Yes	I	Yes	10	Very common for power distribution on computer and instrument equipment racks, used to be common as a means of connecting power from a PC to a monitor.
G	H		14	No	II	No	10	Ungrounded variant of E/F
I	J		13 (H) 8 (V)	Yes	I	Yes	16	Common on Enterprise-class servers and datacenter rack-mounted power distribution units.
K	L		13	No	II	Yes	16	Ungrounded variant of I/J

Wieland GST18

Dit stekkersysteem wordt o.a. gebruikt om lichtbakken mee aan te sluiten of te rijgen.

Perilex 230/400 V stekkers en stopcontacten voor electrisch koken

Het Perilexsysteem is in de handel vanaf begin 1960. De laatste jaren is het systeem meer en meer op de achtergrond geraakt, omdat steeds vaker stekkers volgens IEC 60309-2 (kraagsteekverbindingen, CEE form) gebruikt werden. Het systeem heeft eigenlijk ook alleen in Zweden, Duitsland en Nederland toepassing gekend, de rest van Europa was al langer op de IEC60309-2 stekker overgeschakeld.

Het Perilex-systeem wordt slechts toegepast in kleinere bedrijven (bakkerijen, horeca, etc.), de gezondheidszorg (ziekenhuizen, laboratoria) en de woningbouw voor het aansluiten van bijvoorbeeld ovens en elektrische kookplaten. De aansluitingen van elektromotoren aan dit systeem is niet raadzaam vanwege de onzekerheid over de draairichting. In de industrie en de bouw is het systeem nooit doorgebroken omdat de 60309-2 stekkers veel robuuster zijn dan Perilex en omdat de 60309-2 stekkers ook buiten gebruikt mogen worden. Sinds 1 januari 1975 mogen de Perilex-stekers niet meer in nieuwe installaties in de industrie toegepast worden, echter nog wel in huishoudens, gezondheidszorg en de kleinere bedrijven. De voordelen van het Perilex-Systeem ten opzichte van CEE stekkers zijn de compacte bouwwijze en de eenvoudige reiniging.

In de woningbouw wordt de niet-gestandaardiseerde perilex contactdoos vooral gebruikt voor;

• het aansluiten van de voeding van een centraal ventilatie systeem (ook wel mechanische ventilatie genoemd) met 3 standen. De nul wordt dan op de "N" klem aangesloten, de vaste voeding op "L1" voor ventilatiestand laag, de geschakelde voeding voor ventilatiestand midden op klem "L2" en de geschakelde voeding voor ventilatiestand hoog op klem "L3".
• ingezet bij vermogensapparaten als elektrische fornuizen, bedoeld voor - of te gebruiken met - een fase. Dit komt voor als de opgenomen stroom van een toestel een waarde van 16 ampère in de voorbeveiliging te boven gaat, zoals in de meeste woonhuizen het geval is. Het vermogen wordt dan verdeeld over twee groepen en vervolgens samengesteld in een zogenaamde kook- of fornuisgroep. De perilex-stekker voert dan twee fasen, twee nulgeleiders en de aarding. Met een tweepolige spanningzoeker kan dit vastgesteld worden. Vaak wordt aangehouden: klem "N" voor de eerste nul, klem "L1" voor de tweede nul, en klem "L2" en "L3" voor de beide fasen. Ook komt voor: klem "N" voor de eerste nul, klem "L2" voor de tweede nul, en klem "L1" en "L3" voor de beide fasen.
• het aansluiten van een kookplaat op 3 fasen en 1 nul (krachtgroep).

De aardleiding moet altijd worden aangesloten op het aardcontact PE.

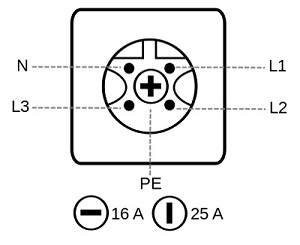

NOTE: Vaak worden de L aansluitingen verkeerd weergegeven op internet ook wikipedia. De juist aansluitingen staan in de bovenste tekening. Ook op het frame staat de juiste vermelding. Dus L1 rechtsboven en niet links onder.

Industrieële CEE form stekkers en stopcontacten IEC 60309-2

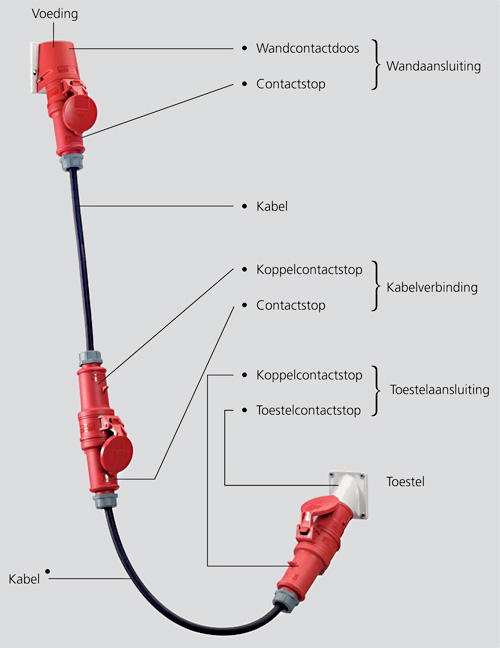

Voor industrieële- en werkplaatstoepassingen worden in Europa CEE form stekkers en stopcontacten gebruikt. Ook marktpleinen en campings maken gebruik van CEE form stopcontacten.

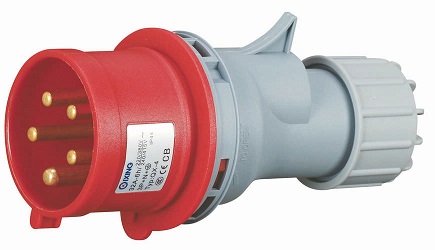

Krachtstroom stekker 230/400 V.

De onderstaande blauwe stekker wordt op campings toegepast.

1 fase 230 V stekker.

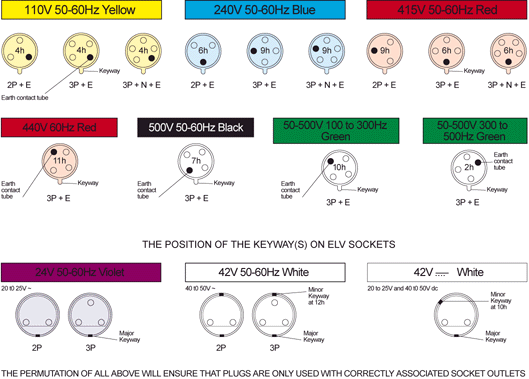

Uurstanden aardcontact

Om te voor komen dat er gevaarlijke situaties onstaan zijn voor ieder spannings gebied apparte stekkers ontworpen. Hoewel de pennen op de zelfde plaats zitten wordt de aardpen t.o.v. de sleutelnok op verschillende plaatsen gezet.

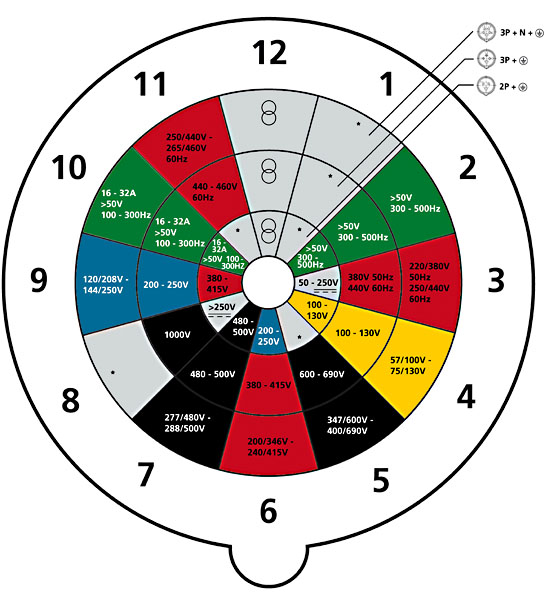

Uurstanden aardcontact.

De met een sterretje aangeven taartpunten kunnen voor speciale toepassingen gebruikt worden.

Stekkers en stopcontacten worden geleverd voor 16 A, 32 A, 63 A en 125 A.

Pilotcontact

Om vonken en daardoor contactschade te voorkomen moet men spanningsloos koppelen of ontkoppelen.

Het pilot contact wordt gebruikt om spanningsloos de stekker in het stopcontact te steken of eruit te halen. Hiertoe wordt een relais gebruikt die via het pilot contact naar nul schakelt.

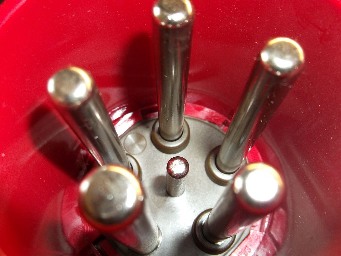

Het kleine pennetje in het midden is het pilotcontact welke alleen in 63 en 125 A stekkers te vinden is.

ELV-stekkers

Voor veilige wisselspanningen wordt een ander type stekker gebruikt.

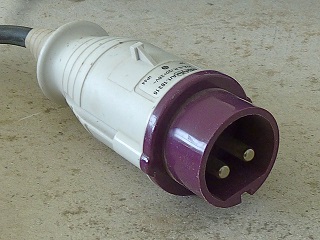

Voor elv spanningen gebruikt type stekker.

De extra-laagspanningsconnector ondersteunt ook codering, hoewel in dit geval de hoek de positie van de kleine sleutel is, ervan uitgaande dat de grote sleutel zich op positie 6h (180°) bevindt. De kleine sleutel posities 5h, 6h en 7h zijn niet beschikbaar, omdat ze overlappen met de grote sleutel, maar er bestaat een variant zonder codering.

IEC 60309-2 variants (< 50 V)

Minor keyway position	Pin configuration
	2P	3P
No minor keyway	20-25 VAC (violet)
30° / 1h	Not standardized, reserved for special purposes
60° / 2h	20-25 & 40-50 VAC, 300 Hz (green)
90° / 3h	20-25 & 40-50 VAC, 400 Hz (green)
120° / 4h	20-25 & 40-50 VAC, 100-200 Hz (green)
150° / 5h	Not used, blocked by major keyway
180° / 6h
210° / 7h
240° / 8h	Not standardized, reserved for special purposes
270° / 9h
300° / 10h	<50 VDC (white)	Not used
330° / 11h	20-25 & 40-50 VAC, >400 to 500 Hz (green)
360° / 12h	40-50 VAC (white)

Kleuren

Ieder spannings gebied heeft zijn eigen kleur.

Bedrijfs-spanning	Kenkleur	RAL*
20 tot 25 V	violet	4001
40 tot 50 V	wit	7035
100 tot 130 V	geel	1021
200 tot 250 V	blauw	5007
380 tot 480 V	rood	3013
500 tot 690 V	zwart	9005
boven 60 tot 500 Hz	groen	6010

*Door MENNEKES vastgelegde RAL

Auto laadstekkers

Voor het laden van autotraktie accu's wordt de Mennekes type 2 stopcontact gebruikt. Er zijn twee pinnen voor terugmelding naar de laadcontroller. De eigenlijk acculader is in de auto geplaatst.

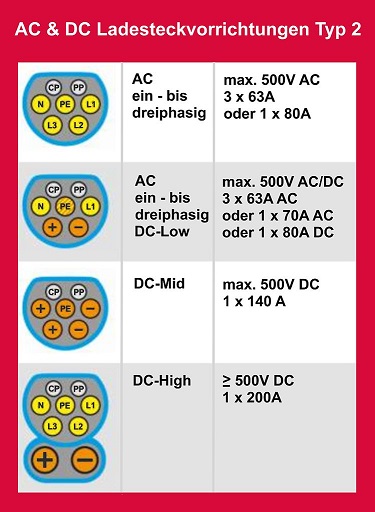

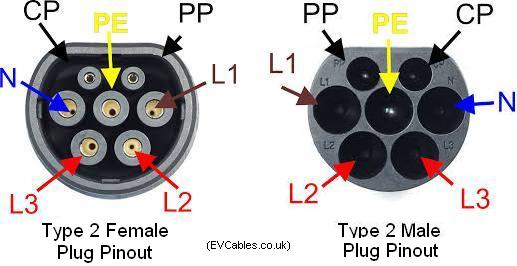

Pin configuratie type 2 stekkers.

Signaalcontacten

Proximity pilot (PP): pre-insertion signalling.
Control pilot (CP): post-insertion signalling.

De naderingsschakelaar PP signaleert de verbinding van de wallbox naar de auto en zorgt voor een maximale belastbaarheid van de kabel naar het laadstation. Hiervoor wordt aan de voertuigzijde een weerstand geplaatst tussen PP en PE. Adapterkabels kunnen hier van een passende weerstandscodering worden voorzien.

Widerstand PP-PE	1500 Ω	680 Ω	220 Ω	100 Ω
Max. Ladestrom	13 A	20 A	32 A	63 A
Leiterquerschnitt	1,5 mm2	2,5 mm2	6 mm2	16 mm2

Een openbaar laadstation voedt het pilootcontact CP met een 1 kHz blokgolf met ±12 V, die via een weerstand en een diode wordt teruggevoerd naar de aardleiding PE aan de zijde van het elektrische voertuig. Openbare laadstations zijn doorgaans spanningsloos wanneer het circuit open is, ook al staat volgens de norm een uitgangsvermogen volgens Mode 1 toe (maximaal 16 ampère). Via de weerstand kan het elektrische voertuig toestemming vragen om te laden: met 2700 ohm wordt een Mode 3-compatibel voertuig gemeld ("voertuig gedetecteerd”) dat nog geen laadverzoek indient. Bij 880 Ohm is het voertuig gereed voor een laadstroom ("ready”) en bij 240 Ohm wordt ook ventilatie gevraagd ("met ventilatie”). Het laadstation rapporteert het maximale vermogen aan het voertuig via pulsbreedtemodulatie van de vierkante golf.

Widerstand CP-PE	offen	2700 Ω	880 Ω	240 Ω
Ladefreigabe	A - standby	B - vehicle detected	C - ready (charging)	D - with ventilation

Zie voor meer informatie IEC 62196
