Nader bekeken; de magnetic loop antenne 3
Deze keer weinig tekst en veel tekening. Allereerst de 2 meter loop, die is gemaakt van 6 mm dik `buigkoper', verkrijgbaar bij garagebedrijven als remleiding of als brandstofleiding in winkels voor scheepsbenodigdheden. Lengte ¼ golf >>> 50 cm.
Rondgebogen geeft dat een cirkel van 16 cm diameter.
De einden zijn platgeslagen en van gaatjes voorzien, waarvan later de trimmer in het plastic installatiebuisje kan worden bevestigd d.m.v. soldeerlippen. Op de markt te Beetsterzwaag was een 2 meter loop te koop en daar had men de trimmer uitgevoerd als onderdeel van de buffs, de beide einden waren ca. 3 cm langer gemaakt, platgeslagen en naar binnen gevouwen.
Met een nylon boutje M3 kon de luchtspleet tussen deze twee condensatorplaten worden ingesteld.
De verliezen zijn op deze manier vast kleiner dan bij de door mij gebruikte schroefverbinding tussen trimmer en loop.
Met de magnetische koppellus werd een uitstekende staande golfverhouding bereikt, na afregeling. Dat is lastig en een geduldwerkje, maar dan werkt de magnetic loop ook als een speer.
(Mijn 2 meter set heeft een ingebouwde SWR-meter, maar met een dipper als absorbtiemeter gaat het ook prima.) Zijn deze twee mogelijkheden voor u niet realiseerbaar, regel dan of op maximale ontvangst... in het midden van het door u gebruikte deel van de twee meter band. Afgeregeld op 145,000 MHz kunt u aan de randen van de band een kleine teruggang in signaalsterkte bemerken. De 3 dB bandbreedte van de antenne zal ca. 2 MHz bedragen, d.w.z. 1,4%! Deze antenne is gemaakt voor op de porto en daarom werd het plastic buisje zo lang genomen dat het als ik spreek boven mijn hoofd uitsteekt. Zorg ervoor dat de zaak waterdicht is (trimmer) als de antenne vast buiten wordt opgesteld!

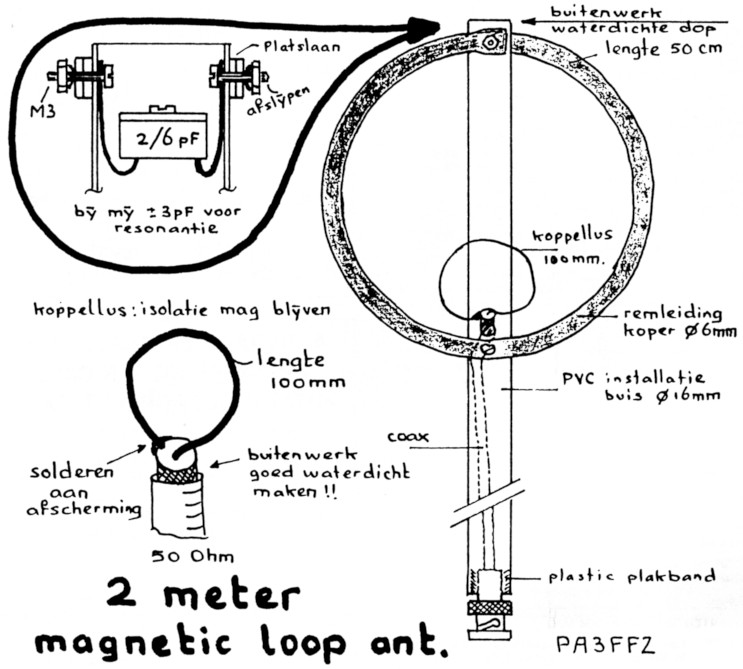

Tekening 2 meter magnetic loop antenne
De HF-loop is gebouwd voor portabel gebruik. De lengte van de loop is 5 meter en met het gegeven 1/4 of 1/8 lambda komen we dan uit in de 40 t/m 20 meterband. Om het geheel opvouwbaar te houden werd geen gebruik gemaakt van koperen pijp, maar van plat aluminium, 2 mm dik - 5 cm breed, verkrijgbaar in lengten van 5 meter bij heel wat doe-het-zelf zaken.
Nu lijkt 2 mm niet erg dik, maar de omtrek van de strip is altijd nog 100 mm. De loop kan worden opgerold tot een rol met een diameter van 50 cm en wordt tijdens het transport bijeengehouden door een lijmklem.
De standaard bestaat uit gegalvaniseerde verwarmingspijp, die m.b.v. de in die branche gebruikte klemfittingen telescopisch in elkaar kan worden geschoven. Het geheel is op lengte gemaakt voor mijn auto, voor anderen zal dus een andere maatvoering moeten worden aangehouden.
Aandacht moet besteed worden aan alle plaatsen waar koper/brons, verzinkt en aluminium met elkaar in contact komen, reeds na een week in de regen begint het aluminium en het zink al rottingsverschijnselen te vertonen!
Daarom is de loop met rvs bouten met de afstem-C doos verbonden en zijn de knelkoppelingen (brons) goed in het vet gezet. Ook het steuntje bovenaan de mast is van rvs (uit een oude wasmachinetrommel geknipt). In de diepvriesdoos (waterdicht!) zitten de afstem-C en de meter. Neem een doorzichtige doos, dan kan men de meter door de doos keen aflezen!!!
De afstem-C komt uit een RT-68 legersloop ding en heeft een capaciteit van 2 × 70 pF dat stelt plezierig in, maar heeft als nadeel dat niet alle drie de banden tegelijk kunnen worden bestreken. Daarom worden voor de 40 en 80 meterband extra C's bijgeschakeld door een klein printje met deze C's (voor deze C's alleen mica- of keramische buiscondensatoren gebruiken, geen keramische schijf C's!!!) in de kast te schuiven.
In de kast zijn daartoe een 4-tal bananenstekker chassisdelen, waar je een draad onder kunt klemmen, aangebracht.

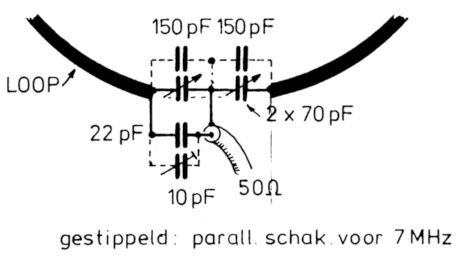

Op 80 zijn de resultaten niet geweldig dan moet de loop eigenlijk twee maal zo groot worden genomen, maar dat wordt niks met het slappe aluminium. Inmiddels is na klachten van de gebruikers over de slechte SWR een andere aankoppeling gebruikt, ook capacitief (zie fig. 3). Op 20 en 30 meter is de SWR daarmee prima en op 40 meter redelijk. Magnetische koppeling zou ook hier beter zijn met het oog op de SWR, maar dan is een metalen mast uit den boze en een kabel door het platte aluminium wordt natuurlijk ook een probleem. Wie weet vindt iemand daar nog eens iets op... polyester mast van een surfplank??? In ieder geval heeft u nu genoeg gegevens om naar eigen inzicht nog eens Iekker te experimenteren.
Nog enkele gegevens
Een ronde vorm geeft het grootste oppervlak bij de kortste lengte, maar als een vierkante bij u op het balcon beter past ... dan maar een iets kleiner rendement.
Het rendement is afhankelijk van de diameter tot de vierde macht, dus gebruik een zo groot mogelijke loop!
Stralingsweerstand (verliezen moeten veel kleiner zijn!).
n = aantal windingen (dat kan ook nog)
1 = lengte van straler in meters
Rs = stralingsweerstand in Ω
Lengte van de straler ¼ tot ⅛ lambda koppelus ⅕ × 1.
Motorafstemming: maximaal ½ omw./minuut, twee kanten op!
In de praktijk blijkt dat men met deze antenne weinig last heeft van inspraak en door de hoge Q van de antenne kunt u best aan de gang met een zender waarbij onderdrukking van ongewenste nevenproducten onvoldoende is ... het gaat erom hoeveel rommel u uitstraalt!
Tot spoedig op HF. Ook de klein betuinden onder u!
Bastiaan, PA3FFZ.
