Wenn ein Leistungsverstärker (PA) an einen Transceiver oder Sender angeschlossen werden soll, muß man meistens dessen Ausgangsleistung herabsetzen, um die PA nicht zu übersteuern. Beispielsweise benötigt ein Verstärker mit der Röhre QQE06/40 nur 1 bis 3 W Steuerleistung für 100W Ausgangsleistung, viele Sender beziehungsweise Transceiver geben aber 10 bis 20W ab. Die hier beschriebene Schaltung reduziert die Leistung automatisch, wenn eine PA benutzt wird; der Steuersender (Transceiver) kann nur dann seine volle Leistung abgeben, wenn die PA abgeschaltet ist.
Es wurden schon Schaltungen für diesen Betriebsfall beschrieben(1), doch sie funktionieren nicht automatisch, sondern benötigen einen Kurzschlußstecker, wenn die PA nicht angeschlossen ist. Der Vorteil der in Bild 1 gezeigten Schaltung ist, daß die Leistung nur dann reduziert wird, wenn der Transceiver (Sender) mit der dafür vorgesehenen PA verbunden wird und die im Bild gezeigten Modifikationen durchgeführt werden. Ohne PA arbeitet der Transceiver wie original.
In den Transceiver (im Schaltbild rechts von der Strich-Punkt-Linie) sind lediglich 3 Widerstände, ein Kondensator und eine Diode einzubauen, in der PA (links von der Linie) ist ein 1 poliger gegen einen zweipoligen Schalter auszuwechseln. Und zwar betrifft dies den "OPERATE" -Schalter der PA; wenn dieser Schalter geschlossen wird, so daß die PA "hochgetastet" werden kann, reduziert die gezeigte Schaltung die Steuerleistung automatisch auf einen vorher eingestellten Wert.
Die passende Leistung des Transceivers stellt man an RV1 ein, wobei man beim kleinsten Wert anfängt und langsam hochdreht, bis die PA gerade ihre maximale Ausgangsleistung abgibt. Sobald die PA durch den linken Kontakt ausgeschaltet oder die Verbindung gelöst wird, trennt Diode D1 die Zusatzschaltung ab und die Verstärkerstufe im ZF-Teil des Senders erhält wieder ihre Original-G2-Spannung und damit ihre volle Verstärkung.
Im Schaltbild ist angedeutet, daß die PA von der PTT-Leitung des Transceivers hochgetastet wird. Diese Leitung kann aber auch über einen beliebigen Relaiskontakt nach Masse geschaltet werden, für die Funktion der Leistungsreduzierung ist dies ohne Belang.

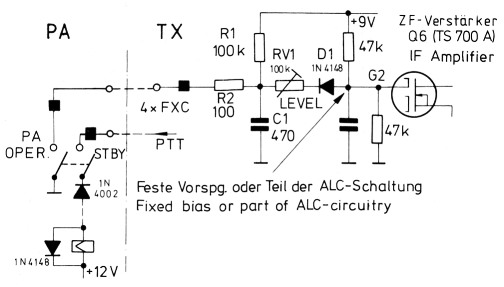

Bild 1: Zum automatischen Anpassen der Leistung sind nur wenige Bauteile und geringfügige Modifikationen in der PA (links) und im Transceiver (rechts) erforderlich.
Das Abblocken der HF von Gleichspannungsleitungen ist bei VHF und UHF - besonders bei höheren Leistungen - manchmal ein Problem. Deshalb ist es sicher eine gute Idee, auf allen Verbindungsleitungen zwischen Transceiver und PA Ferritperlen vorzusehen, so daß die empfindlichen Kleinsignal-Stufen des Transceivers vor HF-Spannungen geschützt sind.
Literatur
- Dierking, H.-J., DJ6CA: Herabsetzen und Einpegeln der Ausgangsleistung von Transvertern und Transceivern, UKW-Berichte 16 (1976) Heft 4, Seite 241
LA8AK, Jan M. Noding.
