HF-versterker met buis
In het voorgaande artikel noemde ik het al; je moet bij een regeneratieve ontvanger eigenlijk altijd een voorversterker gebruiken om te voorkomen dat de eventuele oscillaties van de detector door de antenne uitgestraald worden en zodoende storing veroorzaken in allerlei uitzendingen.
Storingen hebben we reeds voldoende de laatste jaren en dan moeten wij er niet nog meer bij maken. Dus, hierbij een schakeling die je voor de bovengenoemde ontvanger kunt bouwen. Naast de storingsonderdrukking naar buiten toe, heb je hiermee ook nog eens een betere selectiviteit. Het is een standaard opbouw met een penthode en ook hier geldt dat eigenlijk elke penthode bruikbaar is. Veel versterking hoeft hij niet te leveren.
De schakeling is hoofdzakelijk bedoeld om scheiding tussen de detector en de antenne te verkrijgen.

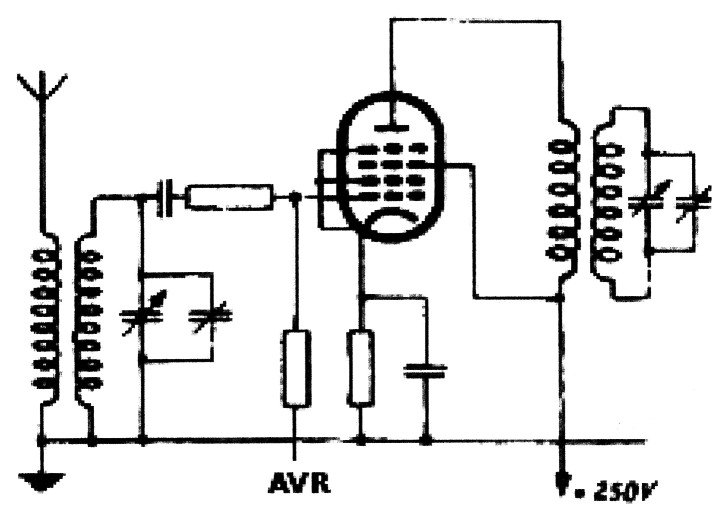

Fig. 1. HF-versterker met penthode.
De buisgegevens haal je uit een buizenboek, of van internet. Bruikbare buizen zijn bijvoorbeeld EF80, EF802, EF42 enz.
De rechtse kring kan vervangen worden door de antennekring van de ontvanger, of andersom.
Voor de beide afstemcondensatoren kun je een dubbele afstemcondensator gebruiken, maar ook twee losse condensatoren is een optie. In het laatste geval heb je in elk geval geen last met gelijkloop.
Met deze ontvanger hoor je op veertig meter de halve wereld, terwijl hij ook op tachtig leuke resultaten boekt.
Ik ben benieuwd of er tijdens de zelfbouwtentoonstelling van 2016 iets dergelijks te bewonderen zal zijn.
Neem de uitdaging aan!
PA0ABE, Albert Bloeming.
