Tussenringen
Voor een groter beeld dan bij voorzetlenzen moet de lensverlenging verlengd worden. Het aanbrengen van tussenringen tussen de camera en de lens is een vrij eenvoudige, goedkope manier van verlengen. De beeldvormende schalen die kunnen worden bereikt, variëren tot 1:1 of iets meer. Er zijn twee verschillende sets Canon-verlengringen verkrijgbaar.
De vergroting bij objectief op ∞ is: M = r / f.
Waarbij:
M = vergroting
r = verlenging
f = brandpuntafstand.
Deze formule geld ook voor balgen.
Door het objectief naar de kortste afstand te draaien kunnen we een kleine stijging van de vergroting bereiken.
Ringen voor handbediening

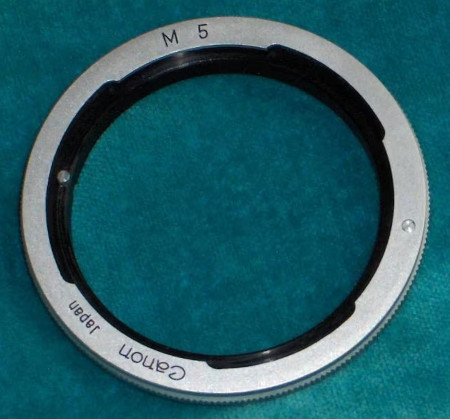

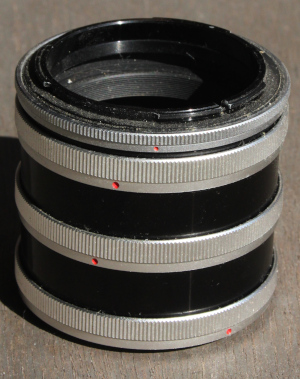

Tussenringen M

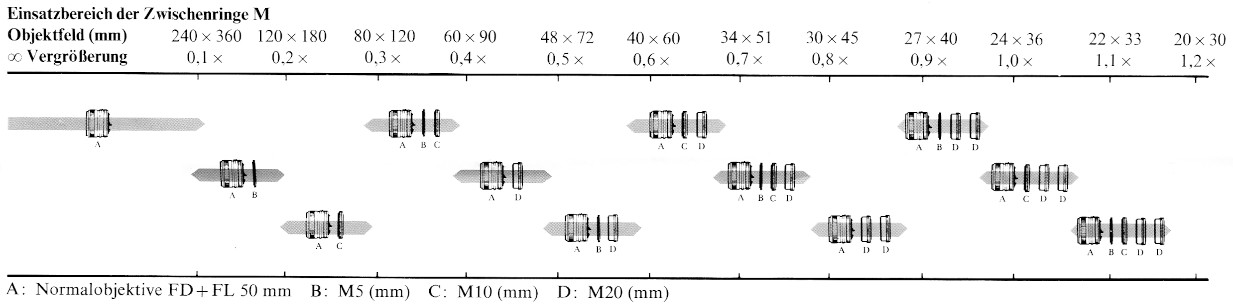

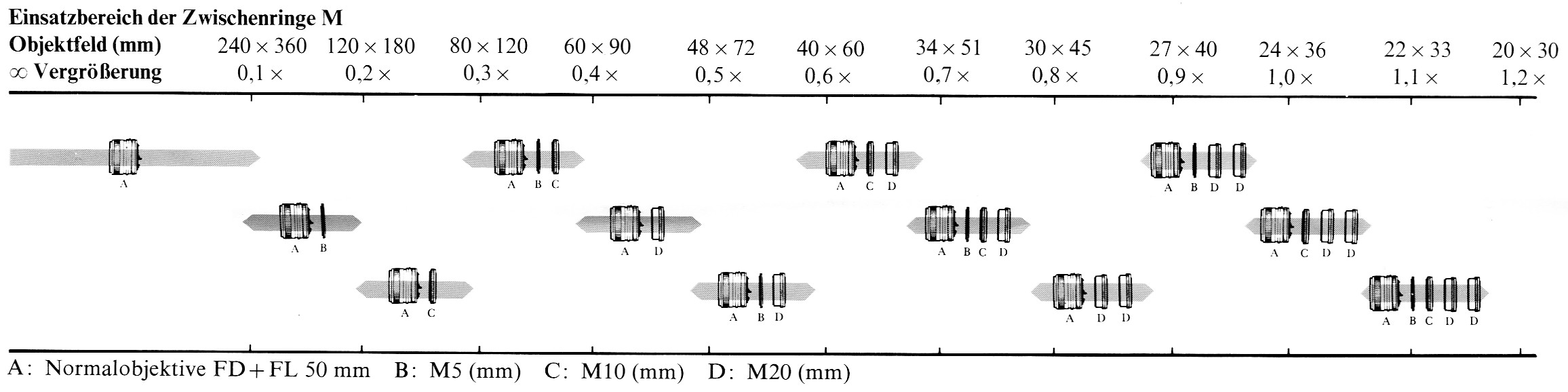

Met een ringenset van 5 + 10 + 2 × 20 kunnen we het gehele close-up bereik gebruiken met een standaardlens. We kunnen tot 1 : 1 fotograferen met lage kosten.
De kleinste vergroting is met het objectief op ∞ en de grootste met het objectief op de kortste afstand.
Voor dit type ringen dient de camera in werkdiafragma mode gezet te worden. Verder dient een manual diafragma adapter te worden gebruikt zodat de diafragmaring het diafragma insteld. Voor montage dient het objectief op een manual diafragma ingesteld te zijn. Bij de FD 50 macro dient de diafragma hendel geheel verschoven te worden tot in de vergrendeling.
Een bijzondere versie van tussenringen zijn balgen en variabele tussenringen.
Vari extension tubes
Canon produceerde ook twee vari-extension tubes. De M15-25 en de M30-55. Deze kunnen samen met of i.p.v. M ringen gebruikt worden.

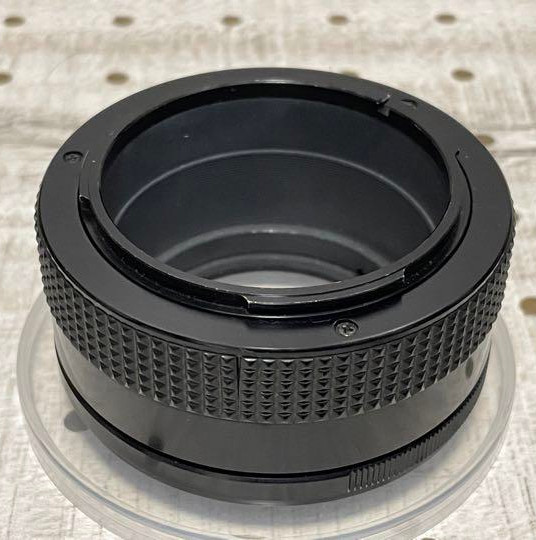

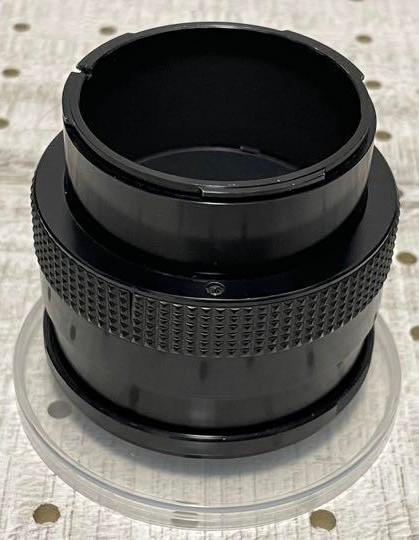

Vari-extension tube M30-55. Links ingedraaid, recht uitgedraad.

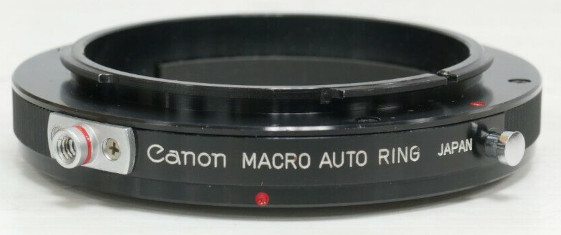

Macro autoring
Willen we toch automatisch de diafragma bedienen dan hebben we een macro auto ring gebruiken welke via een draadontspanner wordt bediend op dezelfde wijze als de autobalg.
We moeten ook hier het objectief zelf op de gewenste diafragma instellen. We hebben wel de mogelijkheid om met volledig open diafragma scherp te stellen.
Deze ring heeft een hoogte van 10 mm.
Willen we een auto ring gebruiken dan slaan we 5 mm extensie over en beginnen we met 10 mm. Hierna kunnen we in stappen van 5 mm verlengen tot een totaal van 65 mm.
Belichting
Zet de camera in Av (werkdiafragma) of manual mode.
Zie manual camera hoe u met uw camera in werkdiafragma kunt werken.
Ringen voor automatisch gebruik
Willen we de automatische diafragma bijven gebruiken dan hebben we tubussen nodig die dat mogelijk maken. We kunnen er maar een tussen body en lens plaatsen.

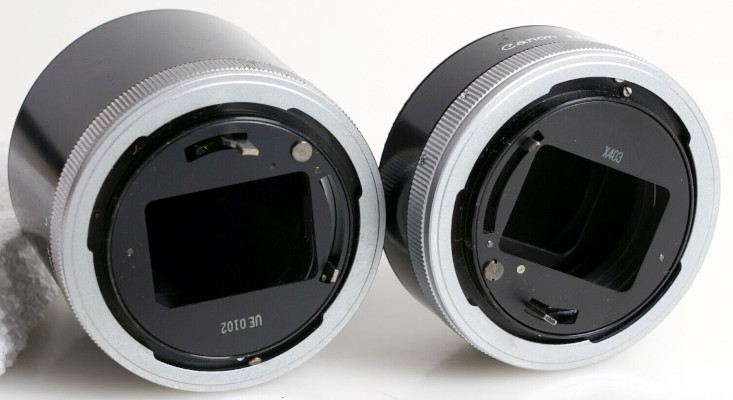

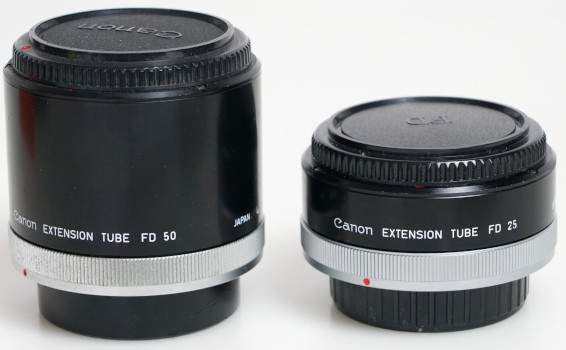

Canon heeft autotussenringen met de maten 15, 25 en 50 mm. De FD 25 tube wordt standaard met de FD 50mm f/3.5 macro geleverd en de FD 50 met de FD 100mm f/4.0 macro.
Er zijn verschillende sets tekoop. Second source of van het cameramerk.
Panagor en Vivitar verkopen sets met de maten 12, 20 en 36 mm. U kunt maar een van deze ringen tegelijk gebruiken.

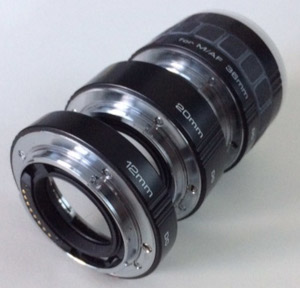

Ook voor auto-focus cameras zijn er versies verkrijgbaar. Deze kunnen opzowel analoge als digitale cameras worden gebruikt.
U kunt deze wel stapelen omdat er alleen electrische verbindingen gebruikt worden.
2× macro-focussing teleconverter
Er is ook een combi van 2× extender en vari tubus gemaakt door Vivitar welke volledig automatische diafragma toestaat. Deze maakt van een 50 mm standaardlens een 100 mm macrolens die tot 1:1 vergroot.
Met het objectief op ∞ is de vergoting 1:∞ to 1:1.5. Met het objectief op kortste afstand is de vergroting 1:1.35 tot 1:1.
Met de ring op ∞ is het objectief als 100 mm te gebruiken.
Met een 2× extender en tussenringen kunnen we dit nabootsen.

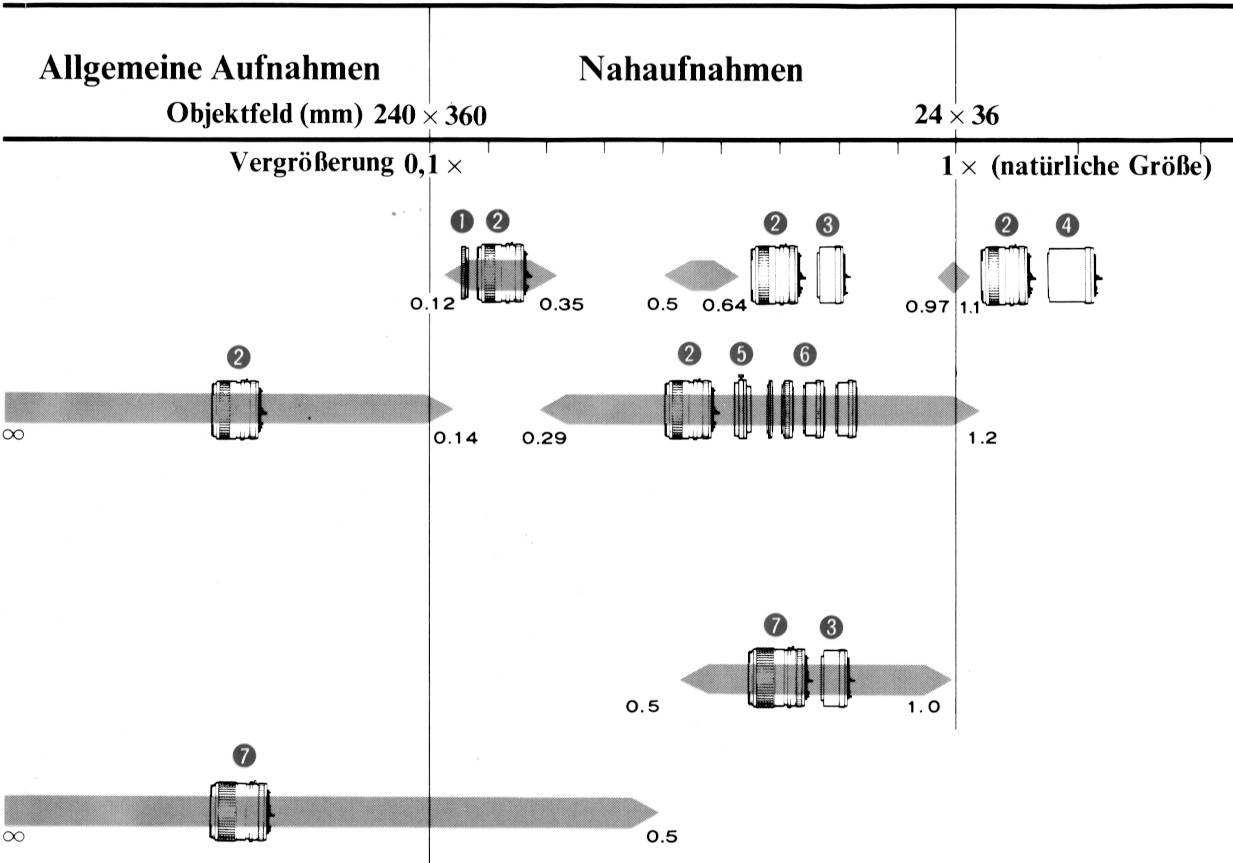

Configuraties
| 1 | Voorzetlens |
| 2 | FD 50 mm |
| 3 | Tussenring FD-25 |
| 4 | Tussenring FD-50 |
| 5 | Macro auto ring |
| 6 | Tussenringenset M |
| 7 | FD 50 f/3.5 macro |
6 kan ook met vari-extension tubes worden gecombineerd of erdoor vervangen.
We kunnen i.p.v. 7 (FD 50 f/3.5 macro) ook de FD 100 f/4.0 macro gebruiken.
Voor de combinatie 7 + 3 kunnen we FD 100 f/4.0 + 4 gebruiken.
